Начертите контур кровли, поставьте воронки и посмотрите, какой толщины выйдет клин у водораздела и сколько плит на это уйдёт.

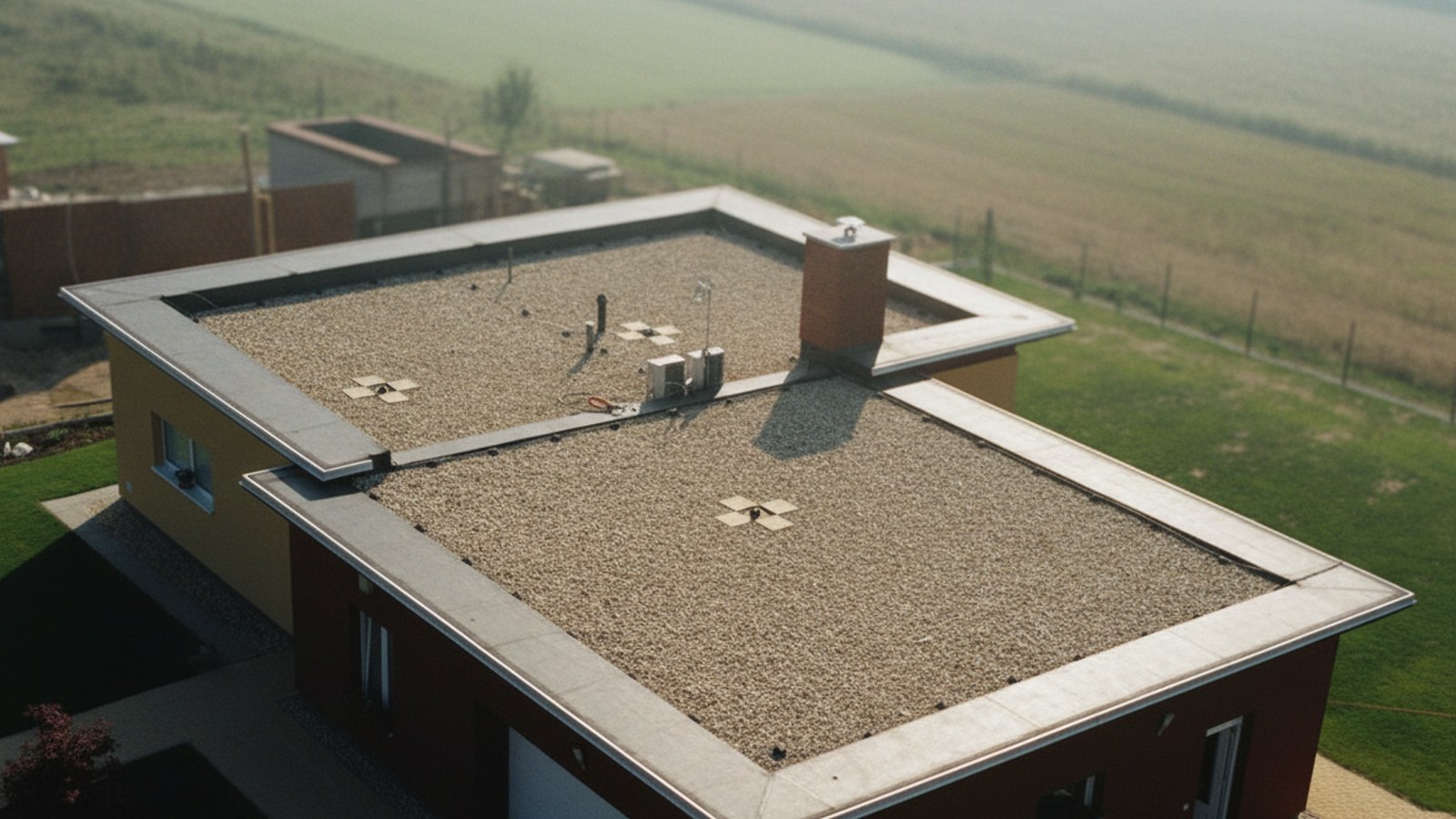

Уклон на плоской кровле нужен затем, чтобы вода уходила к воронкам, а не стояла линзами. Сделать его можно по-разному: задать конструкцией (прогонами под профнастилом), залить стяжкой, отсыпать керамзитом или собрать из клиновидных плит утеплителя. В частном доме по бетонной плите чаще всего выбирают последнее: нет мокрых работ, нет лишнего веса на перекрытие, и монтаж идёт даже зимой.
Вопрос, на который тяжело ответить на глаз: какой толщины окажется клин в самой дальней от воронки точке. От этого зависит, хватит ли высоты парапета, сколько материала закупать и не дешевле ли добавить ещё одну воронку. Конструктор ниже отвечает на него по вашему плану. Из чего состоит остальной пирог, разбираем отдельно: кровельный пирог плоской кровли.
Пять шагов: форма кровли, воронки, конёк, шахты и пирог. На плане получается схема раскладки: конверт вокруг каждой воронки, ромбы контруклона, ряды плит и сетка 1200 × 600. Кнопка «Пустить воду» показывает, куда она потечёт и где встанет.
Кровля уже задана прямоугольником 24 × 12 м с двумя воронками. Меняйте параметры слева или начертите свой контур.
ряд плит = 20 мм по толщине · площадь кровли 288 м² · дальняя точка 5,9 м
| Ряд от воронки | Состав | Толщина пирога | Площадь | Плит 1200×600 |
|---|---|---|---|---|
| Ряд 1 | A | 180–200 мм | 11,5 м² | 18 шт |
| Ряд 2 | B | 200–221 мм | 34,6 м² | 52 шт |
| Ряд 3 | A + C | 221–241 мм | 57,6 м² | 172 шт |
| Ряд 4 | B + C | 241–262 мм | 80,6 м² | 240 шт |
| Ряд 5 | A + 2C | 262–282 мм | 103,7 м² | 465 шт |
Схема раскладки ската
Контруклон между воронками
набор 4,2 % · ромб 3 : 1 · 24,0 м² · плиты A — 97 шт, B — 72 шт, доборные C — 102 шт · крепёж 542 шт · совместно с основным слоем
Крепёж по рядам
| Ряд | Толщина изоляции | Телескоп | Саморез |
|---|---|---|---|
| Ряд 1 | 180–200 мм | 150–150 мм | 100–120 мм |
| Ряд 2 | 200–221 мм | 150–180 мм | 120–100 мм |
| Ряд 3 | 221–241 мм | 180–200 мм | 100–100 мм |
| Ряд 4 | 241–262 мм | 200–200 мм | 100–120 мм |
| Ряд 5 | 262–282 мм | 200–220 мм | 120–120 мм |
длины по таблице 4 инструкции по монтажу уклонообразующего слоя; плюс полиамидная анкерная гильза 45 мм
Он считает быстро и по нормам, но проект не заменяет.
Модель простая и честная: вода с каждой точки кровли идёт к ближайшей воронке, толщина клина растёт вместе с расстоянием.
Материал уклонообразующего слоя выбирают не по цене, а по основанию.
| Основание | Чем задают уклон | Что учесть |
|---|---|---|
| Железобетонная плита | Клиновидные плиты, цементно-песчаная стяжка, керамзит | Стяжка добавляет 80–120 кг на квадратный метр и мокрый процесс с сушкой; клин не грузит перекрытие и монтируется зимой |
| Профилированный настил | Только клиновидные плиты либо уклон самой конструкции | Сыпучие материалы и стяжка по профнастилу запрещены: нагрузка ложится на тонкий лист неравномерно |
| Старая битумная кровля при ремонте | Клин поверх существующего пирога через разделительный слой | Сначала вскрывают шурфы: если старый утеплитель мокрый, его меняют, а не накрывают |
Все три выясняются уже на объекте, когда материал закуплен.
Одна воронка на вытянутую кровлю означает дальнюю точку в пятнадцать-двадцать метров и клин под четверть метра у парапета. Вторая воронка почти всегда дешевле, чем разница в материале и высоте парапета.
Если конструкция уже даёт уклон, клин добирает только разницу. Обратная ошибка опаснее: уклон посчитали по конструкции, а фактически основание легло горизонтально, и вода встала.
Между воронками вдоль парапета остаётся полоса, где вода стоит. Её разбирают ромбами из клина с уклоном 3,4–4,2 %, и это отдельная позиция в смете, про которую вспоминают в последний момент.
Рабочий ориентир — 1,7 % основного уклона и 3,4–4,2 % в ендовах и на контруклонах. Формально нормы требуют, чтобы вода уходила к воронкам без застойных зон; на практике меньший уклон оставляет лужи, которые старят мембрану быстрее остальной кровли.
Нет. Ровное основание означает, что вода будет стоять по всей площади. Даже при исправной гидроизоляции это грязь, лёд зимой и ускоренное старение покрытия, а при любом проколе — мгновенная протечка.
На кровле 24 × 12 м с двумя воронками клин при 1,7 % даёт около 170 мм на водоразделе при 30 мм у воронки. Это высота сверх основного утеплителя, и её нужно закладывать в высоту парапета и в узлы примыканий.
Частично. Слой переменной толщины даёт добавку к сопротивлению теплопередаче, и конструктор её показывает, но заменить основной теплоизоляционный слой он не может: теплотехника считается по минимальной толщине, а не по средней.
По бетону стяжка дешевле по материалу, но добавляет вес, мокрый процесс и недели на набор прочности. Клин дороже в закупке и окупается сроками и тем, что перекрытие не нужно усиливать. По профнастилу выбора нет: только клин.
Как ориентир для сметы — да. Для закупки нужна раскладка по рядам с учётом подрезки, ендов и контруклонов: её мы делаем проектом, бесплатно, если беремся за объект.
