Зелёная кровля: слои, нагрузка и нормы СП 17.13330
Выберите растения и толщину субстрата: калькулятор покажет вес пирога на перекрытие по нормам СП 17.13330.2017. Ниже разрез кровли с корнестойким ковром, XPS, дренажем и субстратом.
Выберите растения и толщину субстрата: калькулятор покажет вес пирога на перекрытие по нормам СП 17.13330.2017. Ниже разрез кровли с корнестойким ковром, XPS, дренажем и субстратом.

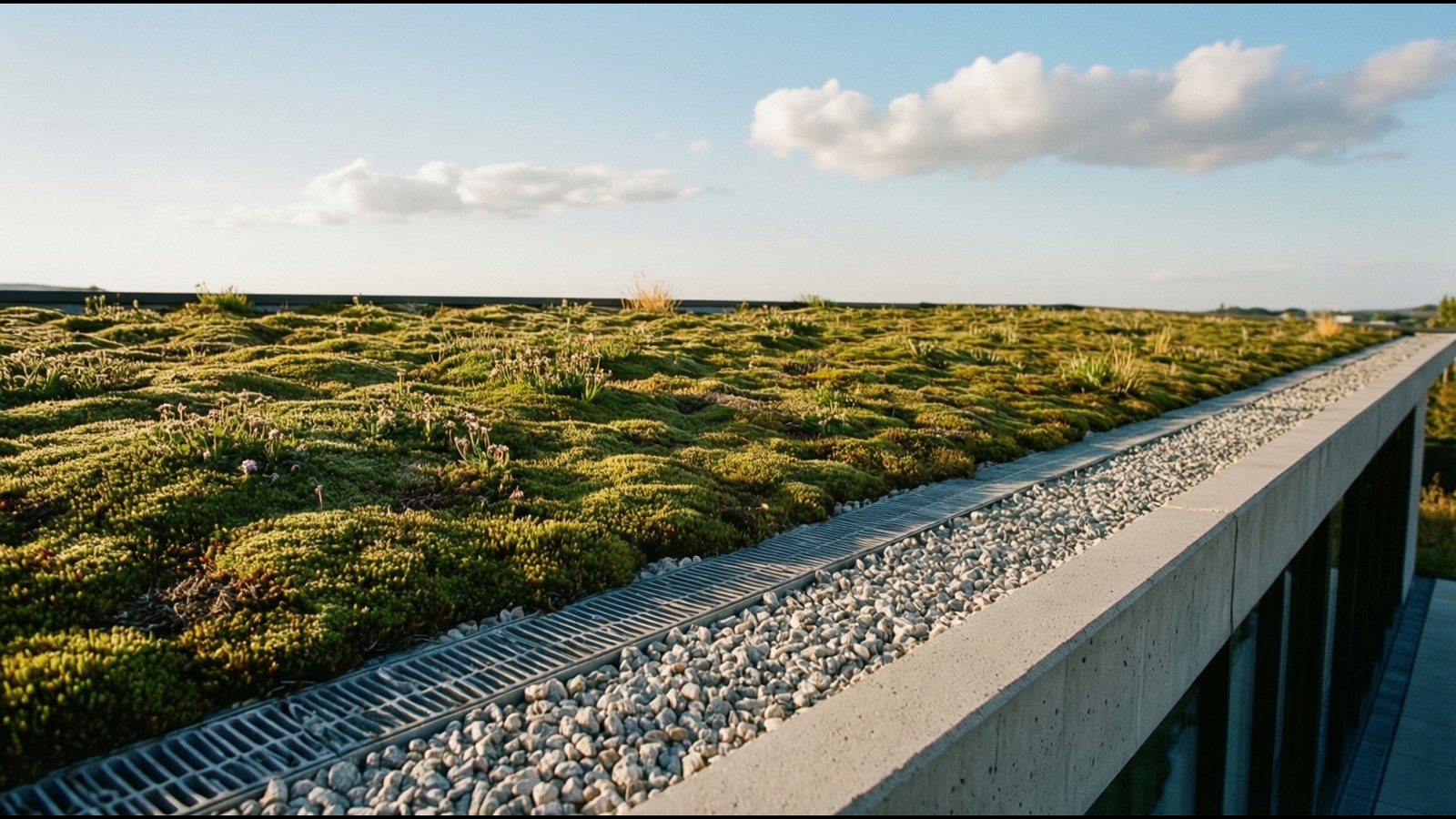

Зелёная (озеленённая) кровля это кровля с почвенным слоем и растениями прямо на пироге (п. 3.1.15.3 СП 17.13330.2017). Чаще всего это плоская крыша: на ней слой субстрата можно сделать достаточно толстым, чтобы вырастить не только седумы, но и газон, кустарники и небольшие деревья. Главные вопросы здесь два: выдержит ли перекрытие вес влажного грунта и не прорастут ли корни сквозь гидроизоляцию.
На странице разрез зелёного пирога и калькулятор веса слоёв. Сам способ утепления по порядку слоёв близок к инверсионной кровле, если на крыше предусмотрены площадки для людей, смотрите также эксплуатируемую кровлю.
Разрез открыт на пироге зелёной кровли: плита, пароизоляция, утеплитель, противокорневая гидроизоляция, дренаж и субстрат с растениями. Переключатели «Пар» и «Вода» показывают, что происходит внутри, а «Тип кровли» позволяет сравнить схему с другими.
Из чего собран пирог и в каком порядке лежит.
Куда идёт влажный воздух из помещения.
Как дождь уходит к воронке и что бывает без уклона.
Почему капает не там, где дырка.
Схема условная: тонкие слои нарисованы толще реальных, иначе их не видно. Цена у слоя это наша расценка за квадратный метр кровли: сначала работа, потом работа вместе с материалом.
Субстрат не менее 700 кг/м³ во влажном состоянии по п. 5.5.4 СП 17.
Толщина и минимальная плотность субстрата по п. 5.5.4 и табл. 5.3 СП 17.13330.2017. Не учтены дренажная мембрана и влагонакопительный мат (вес по паспорту), вода в дренаже, растения, малые формы и снег. Нагрузку на перекрытие проверяет проект по СП 20.13330, на существующем здании сначала обследование (п. 5.5.1).
Таблица 5.3 в тексте СП 17.13330.2017 даёт нагрузку 0,07, 0,27, 0,45 и 0,90 кПа, но эти цифры не сходятся с плотностью 700 кг/м³ из п. 5.5.4: 7 см такого субстрата это уже около 0,49 кПа. Поэтому калькулятор считает вес по толщине и плотности, а точные нагрузки определяет проект.
Ориентировочная толщина по таблице 5.3 СП 17.
| Растения | Толщина субстрата не менее | Что это за кровля |
|---|---|---|
| Почвопокровные и седумы | 7 см | Лёгкая, неэксплуатируемая, редкий уход |
| Газон | 25 см | Можно ходить, нужен полив и уход |
| Кустарники | 40 см | Вес заметно выше, нужен расчёт перекрытия |
| Деревья | 80 см | Самая тяжёлая схема, обычно с проектом ландшафта |
Экстенсивной называют кровлю с тонким слоем и неприхотливыми растениями, интенсивной с газоном, кустарниками и деревьями. Чем толще слой, тем больше вес и тем строже требования к перекрытию и воронкам.
Порядок слоёв снизу вверх, нормативные требования в скобках.

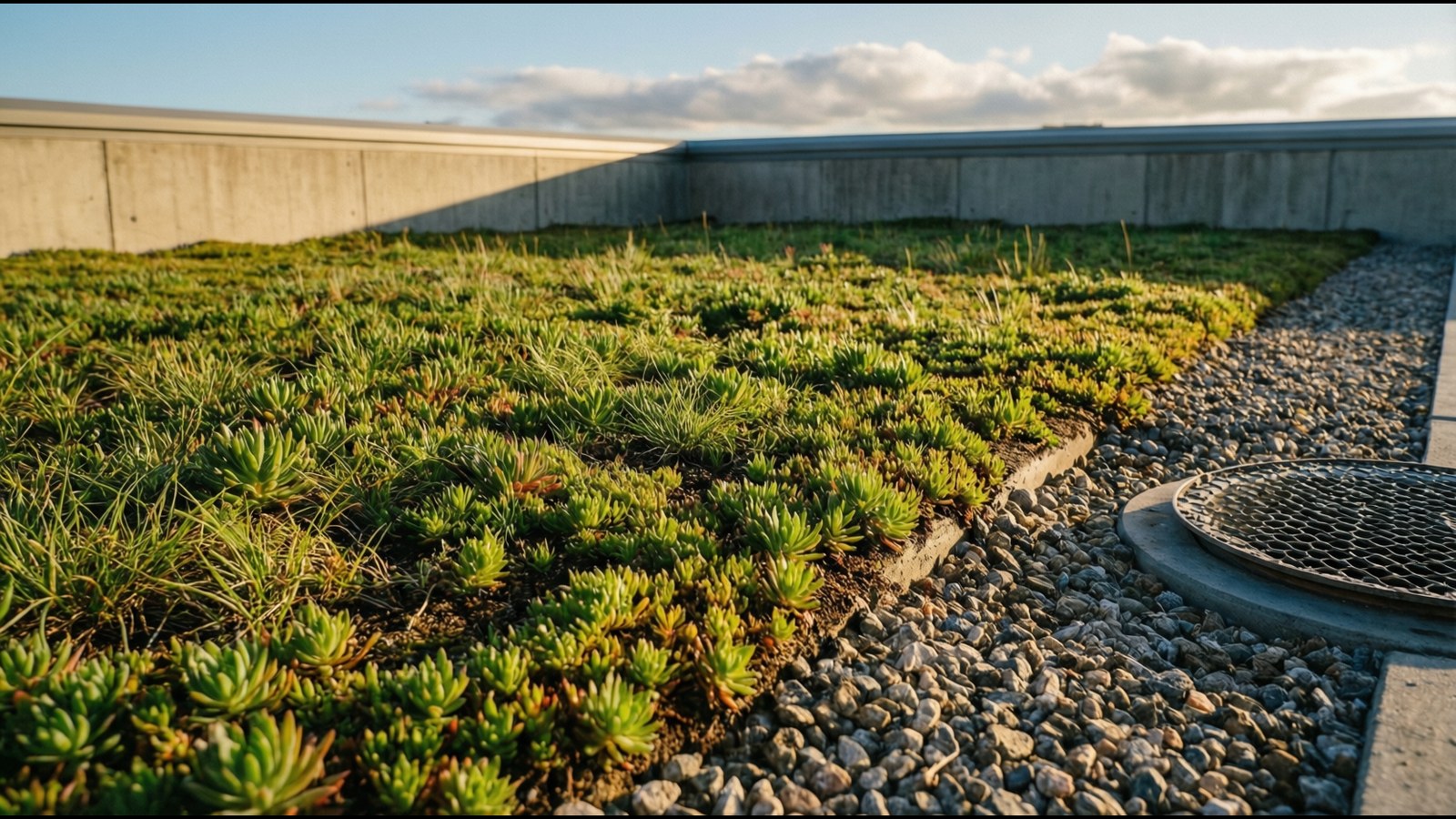

Стяжка и разуклонка, ковёр и воронки собираются так же, как на эксплуатируемой кровле. Над воронками съёмные решётки или ревизионные колодцы (п. 9.9), воронки подбирают по нашему подбору.
Раздел 5.5 и связанные пункты.
Ветер, солнце и сухой субстрат, поэтому ставка на выносливые виды.
Ролики сторонних авторов, цены и материалы в них авторские.
Видео автора «Взгляд Строителя - Tromboni»: устройство газона на крыше шаг за шагом, 20 мин · видео загрузится по нажатию
Видео школы ландшафтного дизайна «ВИД»: технологии и ошибки при создании сада на крыше, 10 мин · видео загрузится по нажатию
Видео ТЕХНОНИКОЛЬ (рекламный ролик производителя): монтаж профилированной мембраны PLANTER Geo, 5 мин · видео загрузится по нажатию
В первом ролике по шагам показан газон на крыше, во втором ландшафтная школа разбирает технологии и частые ошибки, третий ТЕХНОНИКОЛЬ посвятила монтажу дренажной профилированной мембраны PLANTER Geo (это рекламный ролик производителя). Цены и материалы в роликах принадлежат авторам, наши ставки на монтаж основания в таблице ниже.
Работа без материала, из коммерческого предложения.
| Вид работ | Единица | Ставка работы |
|---|---|---|
| Монтаж ПВХ-мембраны на горизонталь | м² | 450 ₽ |
| Устройство разделительного слоя из стеклохолста | м² | 40 ₽ |
| Укладка теплоизоляции | м² | 350 ₽ |
| Монтаж мембраны на парапет | пог. м | 350 ₽ |
| Монтаж и гидроизоляция воронки внутреннего водостока | шт | 5 000 ₽ |
Субстрат, посадку и дренажную мембрану считаем после замера, отдельных строк в коммерческом предложении на них нет. Ставка на утеплитель взята по минеральной вате, для XPS считаем так же. Материал закупаем по ценам производителя.
То, что обычно выясняют по телефону.
Безналом с НДС или без НДС, по QR-коду, наличными. Первый заказ по предоплате, при повторных можно по договору.
Материал везём с завода, срок и стоимость зависят от поставки, точную сумму называем в счёте.
Смета, график и ответственность фиксируются в договоре. Выезд на замер и расчёт бесплатные.
Точные условия индивидуальные и прописываются в договоре.
Это кровля, у которой на пироге лежит почвенный слой с растениями (п. 3.1.15.3 СП 17.13330.2017). Под субстратом идут фильтрующий геотекстиль, дренажно-водонакопительная мембрана и влагонакопительный мат (п. 5.5.5), ниже утеплитель и корнестойкий водоизоляционный ковёр.
Субстрат во влажном состоянии принимают не менее 700 кг/м³ (п. 5.5.4 СП 17.13330.2017). Для седумов нужно не менее 7 см, это около 49 кг/м² только грунта, для газона 25 см около 175 кг/м², для кустарников 40 см около 280 кг/м², для деревьев 80 см около 560 кг/м². К этому добавляются утеплитель, стяжка и растения, калькулятор на странице считает сумму.
По таблице 5.3 СП 17.13330.2017 ориентировочно: 7 см для почвопокровных и седумов, 25 см для газона, 40 см для кустарников, 80 см для деревьев. Толщину уточняет ландшафтный проект.
Да. Ковёр должен быть стойким к прорастанию корнями растений и к химии удобрений, а если не стоек, нужен противокорневой слой (п. 5.5.2 СП 17.13330.2017). Какая мембрана подтверждена на корнестойкость, указывает производитель.
Если утеплитель лежит над ковром (инверсионная схема), это плитный материал с водопоглощением не более 0,7 % за 28 суток, прочностью не менее 100 кПа и в один слой (п. 5.4.3 СП 17.13330.2017), на практике XPS. Минеральная вата в такой схеме, как правило, не подходит. Подробнее: инверсионная кровля.
Сначала проверяют несущую способность всех конструкций и состояние слоёв крыши (п. 5.5.1 СП 17.13330.2017). Если перекрытие не выдерживает вес влажного субстрата, выбирают лёгкую схему с седумами или усиливают конструкцию.
От 1,5 до 3 % (таблица 4.1 СП 17.13330.2017). Разуклонку делают керамзитом, стяжкой или клиновидным утеплителем: калькулятор разуклонки.
Стоимость складывается из основания и слоёв пирога, субстрата и растений. Наши ставки на монтаж: ПВХ-мембрана 450 ₽/м² работы, разделительный слой 40 ₽/м², укладка теплоизоляции 350 ₽/м², воронка 5 000 ₽ за штуку. Субстрат, посадку и дренаж считаем после замера, точную сумму называем в смете.
