Введите размеры кровли, число воронок и уклон: посчитаем объём керамзита для уклонообразующего слоя, мешки, массу и толщину слоя у водораздела. Ниже фракции, марки по плотности и нормы.

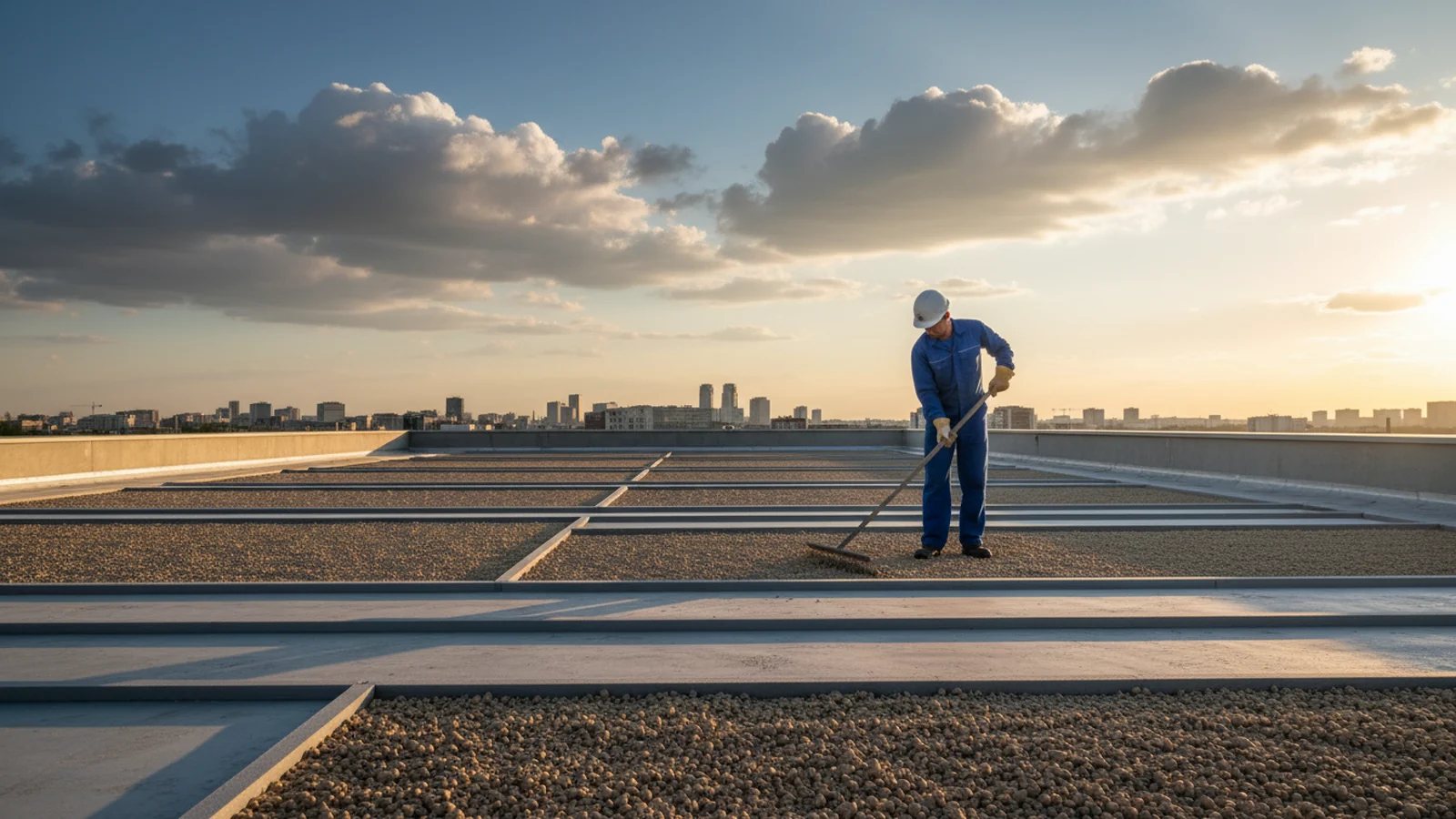

Разуклонка из керамзита это насыпной уклонообразующий слой из керамзитового гравия: на плоской плите перекрытия он создаёт нужный уклон к воронкам, а сверху на него кладут утеплитель, стяжку или водоизоляционный ковёр. Такой слой не режется по размерам и принимает любую форму, включая ендовы и контруклоны между воронками, поэтому им пользуются на кровлях сложной геометрии.
Главный вопрос при заказе: сколько керамзита нужно. Объём зависит не от площади, а от того, как далеко вода уходит к воронке: чем дальше водораздел, тем толще слой. Калькулятор ниже считает это по схеме воронок. Если вы сравниваете керамзит с клиновидными плитами, расчёт плит ведёт калькулятор разуклонки, а нормы по уклону собраны в калькуляторе уклона кровли.
Выберите схему водоотвода и задайте уклон. На плане видны водосборы и воронки, справа объём, мешки, масса и толщина слоя у водораздела.
38,59 м³ керамзита

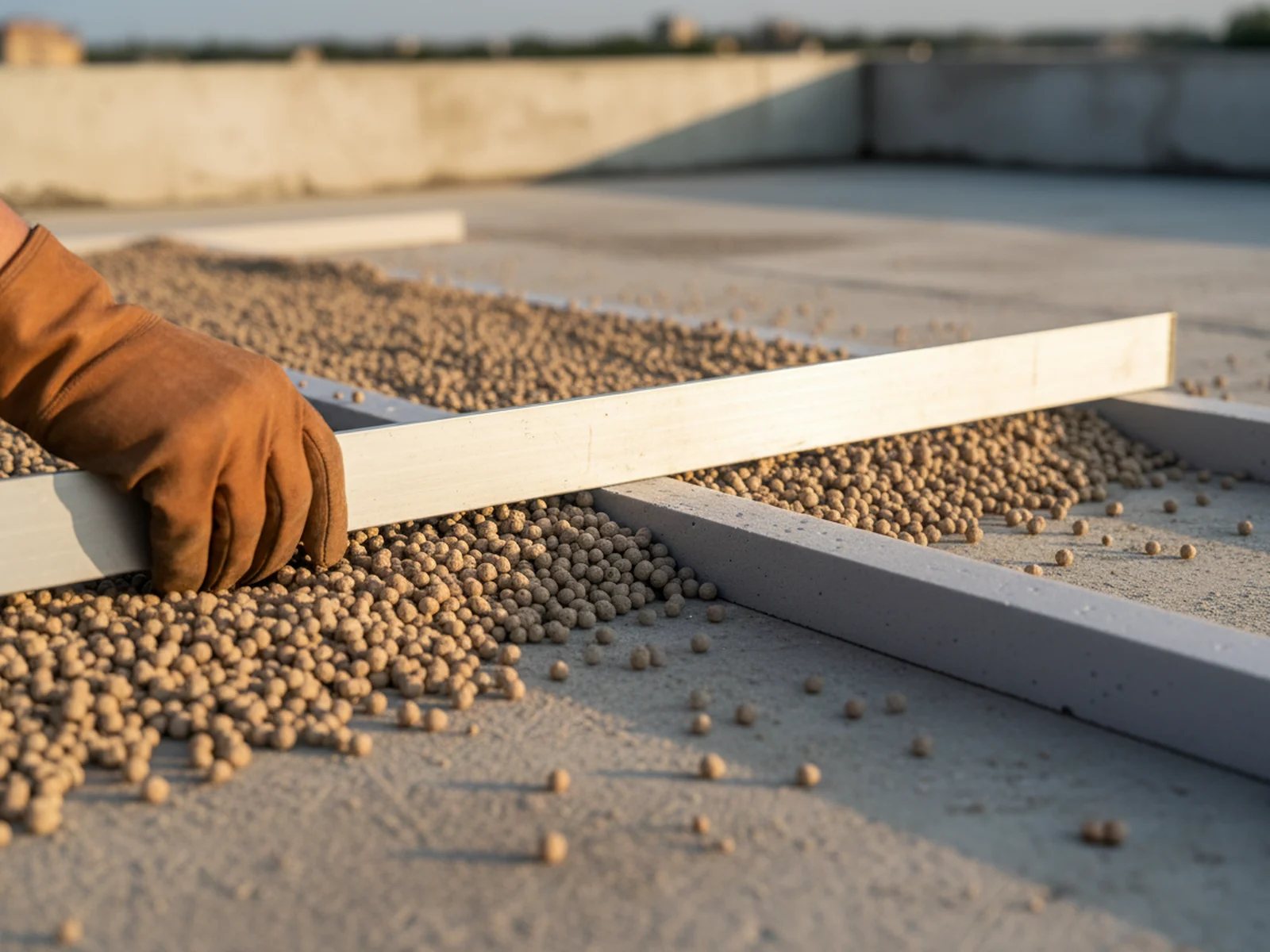

Модель: толщина слоя растёт от воронки к водоразделу пропорционально расстоянию до ближайшей воронки. Толщина у воронки и запас на уплотнение это ориентиры, их уточняет проект. Масса дана по верхней границе марки, керамзит набирает влагу, мокрый весит больше. Направляющие считаны для ячеек 1,5 × 1,5 м по системе ТЕХНОНИКОЛЬ.
Толщина слоя в точке равна толщине у воронки плюс уклон на расстояние до ближайшей воронки.
Если вода стекает к воронке по прямой, толщина слоя растёт линейно: h = hmin + i · d, где hmin толщина у воронки, i уклон в долях, d расстояние до воронки. Объём получается интегрированием по водосбору, и средняя толщина всегда больше толщины у воронки: у односкатной кровли она равна hmin + i · L / 2, а у квадратного водосбора со стороной a и воронкой в центре hmin + 0,383 · i · a, максимальная в углу hmin + 0,707 · i · a.
| Схема | Средний путь воды | Объём слоя |
|---|---|---|
| Односкатная кровля, длина ската L | L / 2 | A · (hmin + i · L / 2) |
| Квадратный водосбор a × a, воронка в центре | 0,383 · a | A · (hmin + 0,383 · i · a) |
| Прямоугольный водосбор a × b | считается численно | калькулятор выше |
Пример. Кровля 24 × 12 м, две воронки (водосборы по 12 × 12 м), уклон 2 %, толщина у воронки 30 мм, запас 10 %: средняя толщина слоя 122 мм, максимальная у водораздела 200 мм, объём 38,6 м³, масса марки М400 до 15,4 т.
ГОСТ 32496-2013 задаёт фракции и марки по насыпной плотности.
Керамзитовый гравий выпускают основных фракций от 5 до 10 мм, от 10 до 20 мм и от 20 до 40 мм, по согласованию допускаются смеси 2,5–10 и 5–20 мм (п. 4.2.2). Для уклонообразующего слоя ТЕХНОНИКОЛЬ в системе ТН-КРОВЛЯ Солид Керамзит применяет гравий фракции 5–10 мм: мелкая фракция лучше укладывается в тонкий слой у воронки.
Марка по насыпной плотности это верхняя граница интервала: М300 означает от 250 до 300 кг/м³ (таблица 3 ГОСТ). Чем ниже марка, тем легче слой и тем он менее прочен, поэтому под нагрузкой берут марки покрепче, а проект уточняет, какая нужна.
| Марка | Насыпная плотность, кг/м³ | Мешок 40 л, кг | Мешок 50 л, кг | Мешков в 1 м³ (40 / 50 л) |
|---|---|---|---|---|
| M250 | от 200 до 250 | до 10 | до 12,5 | 25 / 20 |
| M300 | от 250 до 300 | до 12 | до 15 | 25 / 20 |
| M350 | от 300 до 350 | до 14 | до 17,5 | 25 / 20 |
| M400 | от 350 до 400 | до 16 | до 20 | 25 / 20 |
| M450 | от 400 до 450 | до 18 | до 22,5 | 25 / 20 |
| M500 | от 450 до 500 | до 20 | до 25 | 25 / 20 |
| M600 | от 500 до 600 | до 24 | до 30 | 25 / 20 |
Масса дана для сухого керамзита. Керамзит впитывает воду, и мокрый весит больше: по таблице 10 СП 50.13330.2012 предельное приращение влажности теплоизоляционных засыпок из керамзита составляет 3 % по массе, поэтому слой защищают сверху стяжкой или утеплителем, а снизу пароизоляцией.
В системе ТЕХНОНИКОЛЬ керамзит лежит на пароизоляции по бетонному основанию.
Это решение ТЕХНОНИКОЛЬ для неэксплуатируемой кровли. Состав пирога вашего здания определяет проект: как слои работают вместе, видно в схеме кровельного пирога и в разрезе плоской кровли.
Нормативных пределов толщины слоя нет, зато есть требования к стяжке и уклону.
Работа и материал по Москве и области. Точная цена зависит от толщины слоя, этажа и подъёма материала на кровлю.
| Работа | Ед. | Только работа | С материалами |
|---|---|---|---|
| Создание разуклонки керамзитовым гравием | м² | от 150 ₽ | от 490 ₽ |
| Устройство цементно-песчаной стяжки с армированием до 50 мм | м² | от 135 ₽ | |
| Устройство пароизоляционного слоя | м² | 55 ₽ | 78 ₽ |
Расценки за м² поверхности, материал зависит от толщины слоя: объём берите из калькулятора. Выезд на замер бесплатный, смету готовим в день заявки.
То, что обычно выясняют по телефону, собрано здесь.
Безналом с НДС или без НДС, по QR-коду, наличными. Первый заказ по предоплате, при повторных можно по договору.
Материал привозим по Москве и области. Срок и стоимость зависят от поставки, точную сумму называем в счёте.
Смета и график фиксируются в договоре подряда. Выезд на замер и расчёт бесплатные.
Точные условия индивидуальные и прописываются в договоре.
Объём равен площади кровли, умноженной на среднюю толщину слоя. Средняя толщина это толщина у воронки плюс уклон на средний путь воды к воронке: у односкатной кровли hmin + i · L / 2, у квадратного водосбора с воронкой в центре hmin + 0,383 · i · a. К результату добавляют запас на уплотнение и потери, обычно 10–15 %. Калькулятор выше считает это по схеме воронок. Пример: кровля 24 × 12 м, две воронки, уклон 2 %, толщина у воронки 30 мм, запас 10 % даёт 38,6 м³.
По ГОСТ 32496-2013 основные фракции 5–10, 10–20 и 20–40 мм. В системе ТН-КРОВЛЯ Солид Керамзит для уклонообразующего слоя применяют гравий 5–10 мм, он лучше ложится в тонкий слой у воронки. Для толстых слоёв проект может назвать более крупные фракции или смесь 5–20 мм.
Марку определяет проект. По ГОСТ 32496-2013 марка это верхняя граница насыпной плотности: М300 от 250 до 300 кг/м³, М400 от 350 до 400, М500 от 450 до 500. Более лёгкие марки менее прочны, для нагруженных кровель берут марки покрепче.
Обычно мешок на 40 или 50 литров. Масса сухого керамзита зависит от марки: мешок 50 л марки М400 весит до 20 кг, 40 л до 16 кг, марки М300 до 15 и 12 кг. Мокрый керамзит тяжелее.
В 1 м³ 20 мешков по 50 литров или 25 мешков по 40 литров. Это объём насыпного материала без запаса на уплотнение.
В своде правил и документах ТЕХНОНИКОЛЬ предельное значение для керамзитового слоя не названо, толщину у воронки определяет проект. В калькуляторе стоит ориентир 30 мм: его можно менять.
Да, если по проекту сверху лежит водоизоляционный ковёр на жёстком основании: выравнивающая стяжка не менее 40 мм из раствора не ниже М100 (п. 5.1.4 СП 17.13330.2017), с температурно-усадочными швами на участки не более 6 × 6 м. Асфальтобетонную стяжку по керамзиту делать нельзя (п. 5.1.9). В системе ТЕХНОНИКОЛЬ роль защитного слоя выполняет утеплитель с цементным покрытием.
Не менее 1,5 % для рулонных полимерных и битумных материалов, а для эксплуатируемой, инверсионной и озеленённой кровли 1,5–3 % (таблица 4.1 СП 17.13330.2017). Чем выше уклон, тем толще слой у водораздела и тем больше керамзита.
Керамзит принимает любую форму и подходит для сложных ендов, но его нужно вести по маякам и защищать от влаги. Клиновидные плиты ложатся готовым комплектом по раскладке. Расчёт плит ведёт калькулятор разуклонки на странице «Калькулятор разуклонки плоской кровли».
Создание разуклонки керамзитовым гравием от 150 ₽ за м² работы и от 490 ₽ с материалами, армированная стяжка до 50 мм от 135 ₽ за м². Итог зависит от толщины слоя и подъёма на кровлю: объём берите из калькулятора.
