Кровельное ограждение плоской кровли: высота по нормам, стойки и узлы
Выберите здание, высоту, парапет и периметр: расчёт покажет, какое ограждение требует норма, сколько стоек и узлов, и когда допустима страховочная система.
Выберите здание, высоту, парапет и периметр: расчёт покажет, какое ограждение требует норма, сколько стоек и узлов, и когда допустима страховочная система.

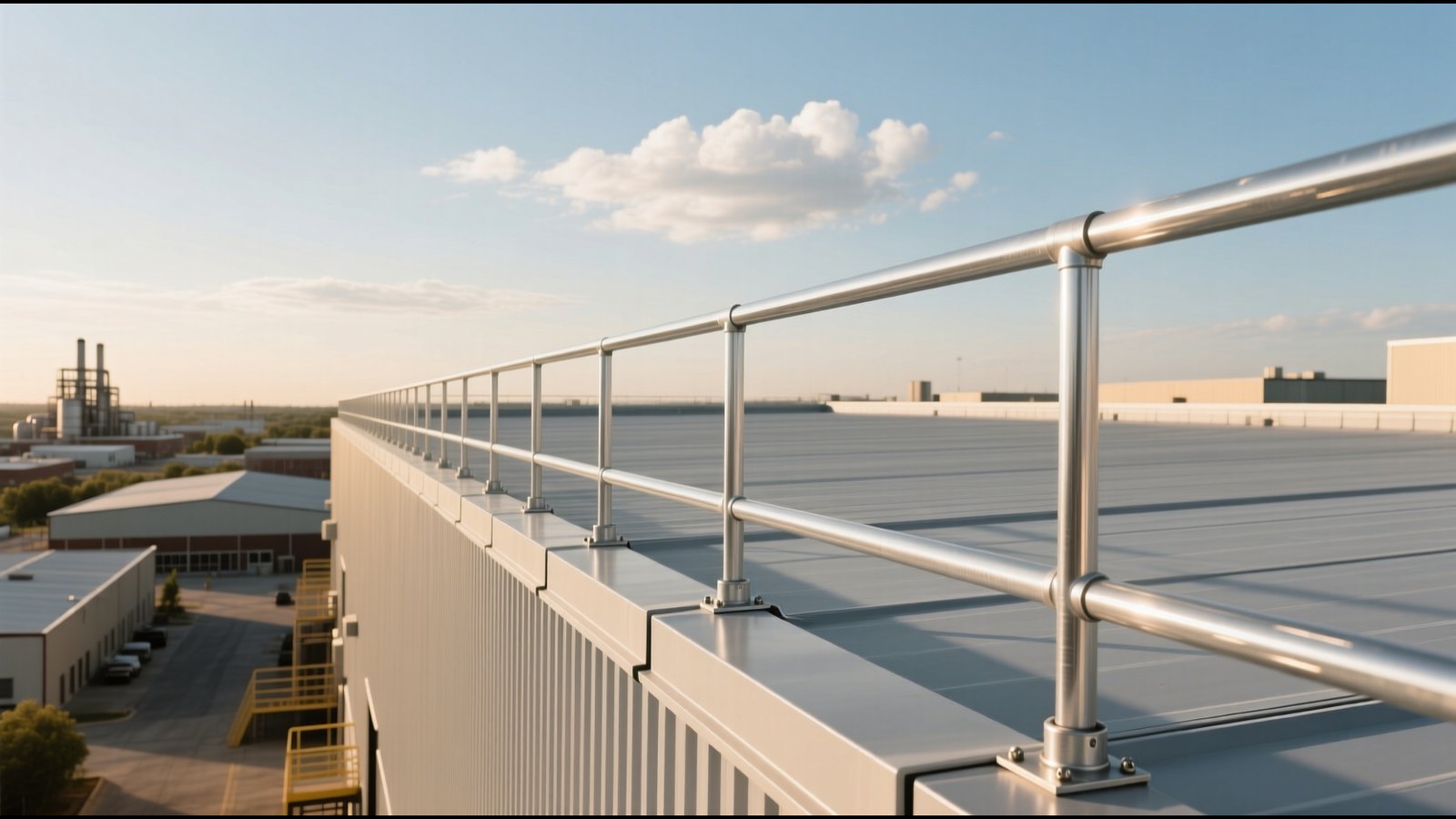

Кровельное ограждение ставят по краю плоской кровли, чтобы люди при обслуживании не упали с высоты. Высоту задают нормы по типу здания: для дома 0,9 м, для многоквартирного выше 10 м и для эксплуатируемой кровли 1,2 м, для производственного выше 10 м с внутренним водостоком парапет сам служит ограждением и его добирают решёткой до 0,6 м. Конструкции проверяют по ГОСТ Р 53254.
Для неэксплуатируемой кровли СП 17 допускает вместо ограждения страховочную систему из анкерных устройств или линий (п. 4.8). Ограждение террасы и стеклянные системы разобраны на странице ограждение террасы, узел парапета на странице парапет плоской кровли.
По умолчанию стоит производственное здание 12 м с внутренним водостоком, парапет 0,45 м, периметр 120 м.
Проверка по п. 4.8 и 5.3.4 СП 17, п. 8.3 СП 55, п. 6.4.11 СП 54, п. 6.1.17 СП 56, п. 6.11 и 6.12 СП 118. Шаг стоек 1,5 м по альбому ТН-КРОВЛЯ Смарт, конструкцию ограждения проверяет расчёт по ГОСТ Р 53254.
Зависит от здания и от того, ходят ли по кровле.
| Здание и условие | Что требуется | Источник |
|---|---|---|
| Эксплуатируемая кровля | Парапет или ограждение 1,2 м | п. 5.3.4 СП 17, п. 6.12 СП 118 |
| Одноквартирный дом | Не менее 0,9 м, непрерывное, с поручнем, на 0,3 кН/м | п. 8.3 СП 55 |
| Многоквартирный дом выше 10 м до свеса, уклон до 12 % | Ограждение 1,2 м | п. 6.4.11 СП 54 |
| Производственное здание выше 10 м | Ограждение по ГОСТ Р 53254; при внутреннем водостоке парапет служит ограждением, ниже 0,6 м добирают решёткой до 0,6 м | п. 6.1.17 СП 56 |
| Общественное здание | Ограждения по ГОСТ Р 53254 и ГОСТ 25772 | п. 6.11 СП 118 |
| Без ограждения или ниже 1,1 м | Страховочные системы по ГОСТ EN 795, точка не менее 7,5 кН на человека | п. 4.8 СП 17 |
Ограждения кровли проверяют испытаниями на нагрузку по ГОСТ Р 53254. Как это выглядит, показано в видео ниже.
Каждая стойка это проходка.
Как выглядит и собирается ограждение.
Считаем по смете.
Цена зависит от высоты и типа ограждения, числа стоек и того, крепим ли мы их к парапету или через кровлю. Отдельной ставки в нашем коммерческом предложении нет, поэтому смету составляем после замера. Узел парапета по нашим расценкам 990 ₽ за погонный метр, выход на кровлю 12 000 ₽ за штуку. Выезд на замер бесплатный.
То, что обычно выясняют по телефону.
Безналом с НДС или без НДС, по QR-коду, наличными. Первый заказ по предоплате, при повторных можно по договору.
Материал везём с завода в Рязани, срок и стоимость зависят от поставки, точную сумму называем в счёте.
Смета, график и ответственность фиксируются в договоре. Выезд на замер и расчёт бесплатные.
Точные условия индивидуальные и прописываются в договоре.
Для дома не менее 0,9 м (п. 8.3 СП 55), для многоквартирного дома выше 10 м и для эксплуатируемой кровли 1,2 м (п. 6.4.11 СП 54, п. 5.3.4 СП 17). Для производственного здания выше 10 м с внутренним водостоком парапет служит ограждением, ниже 0,6 м его добирают решёткой до 0,6 м (п. 6.1.17 СП 56).
Нормы требуют ограждение по типу здания, а для неэксплуатируемой кровли допускают вместо него страховочную систему из анкерных устройств или линий (п. 4.8 СП 17).
Да, в производственных зданиях с внутренним водостоком выше 10 м парапет служит ограждением, если он ниже 0,6 м, его дополняют решёткой до 0,6 м (п. 6.1.17 СП 56).
В альбоме ТН-КРОВЛЯ Смарт шаг 1,5 м и труба не менее Ø30 × 2 мм. Конструкцию проверяют расчётом по ГОСТ Р 53254.
Каждую стойку делают как проходку: пластина на анкерах, манжета из мембраны, хомут и герметик. Если стойки крепят к парапету, ковёр вообще не прокалывают.
По смете после замера: цена зависит от высоты, числа стоек и способа крепления. Отдельной ставки в коммерческом предложении нет.
