Укажите число воронок, стояки и лотки: калькулятор покажет длину греющего кабеля, мощность, ток и стоимость работ. Параметры взяты из рекомендаций производителей, норма СП 17 требует саму систему противообледенения.
На плоской кровле нет скатов, с которых сходит снег, зато есть воронки. Зимой при оттепелях талая вода идёт к воронке, ночью замерзает, и лёд закупоривает приёмную чашу и стояк. Вода тогда остаётся на кровле, давит на ковёр и ищет шов. Поэтому кабельный обогрев плоской кровли греет не поле, а точки водоотвода: площадку вокруг воронки, стояк, лотки и желоба.
Свод правил СП 17.13330.2017 в п. 9.13 прямо требует предусматривать на кровле кабельную систему противообледенения, чтобы не образовывались ледяные пробки и наледи в водоотводящих желобах. Мощности и длины кабеля в своде не заданы, их берут из рекомендаций производителей и паспортов кабеля. Калькулятор ниже считает по таким рекомендациям.
Введите число воронок и протяжённость лотков. По умолчанию стоит кровля с шестью воронками, стояк до 120 мм и 20 м лотка.
Параметры взяты из рекомендаций производителей систем обогрева, в своде правил их нет: СП 17.13330.2017 в п. 9.13 только требует предусматривать кабельную систему. Площадка 1 м² вокруг воронки: шаг укладки зависит от мощности кабеля, около 10 см при 25 Вт/м; запас на трубу 5 %. В работы входят прокладка кабеля, питающая линия, по одной коробке и муфте на воронку и шкаф автоматики, кабель, терморегулятор и датчики считают по смете после подбора. Расчёт ориентировочный, проект делают по паспорту выбранного кабеля.
Точки, где вода превращается в лёд и перекрывает путь воде.
| Что греем | Как укладываем | Параметры по рекомендациям производителей |
|---|---|---|

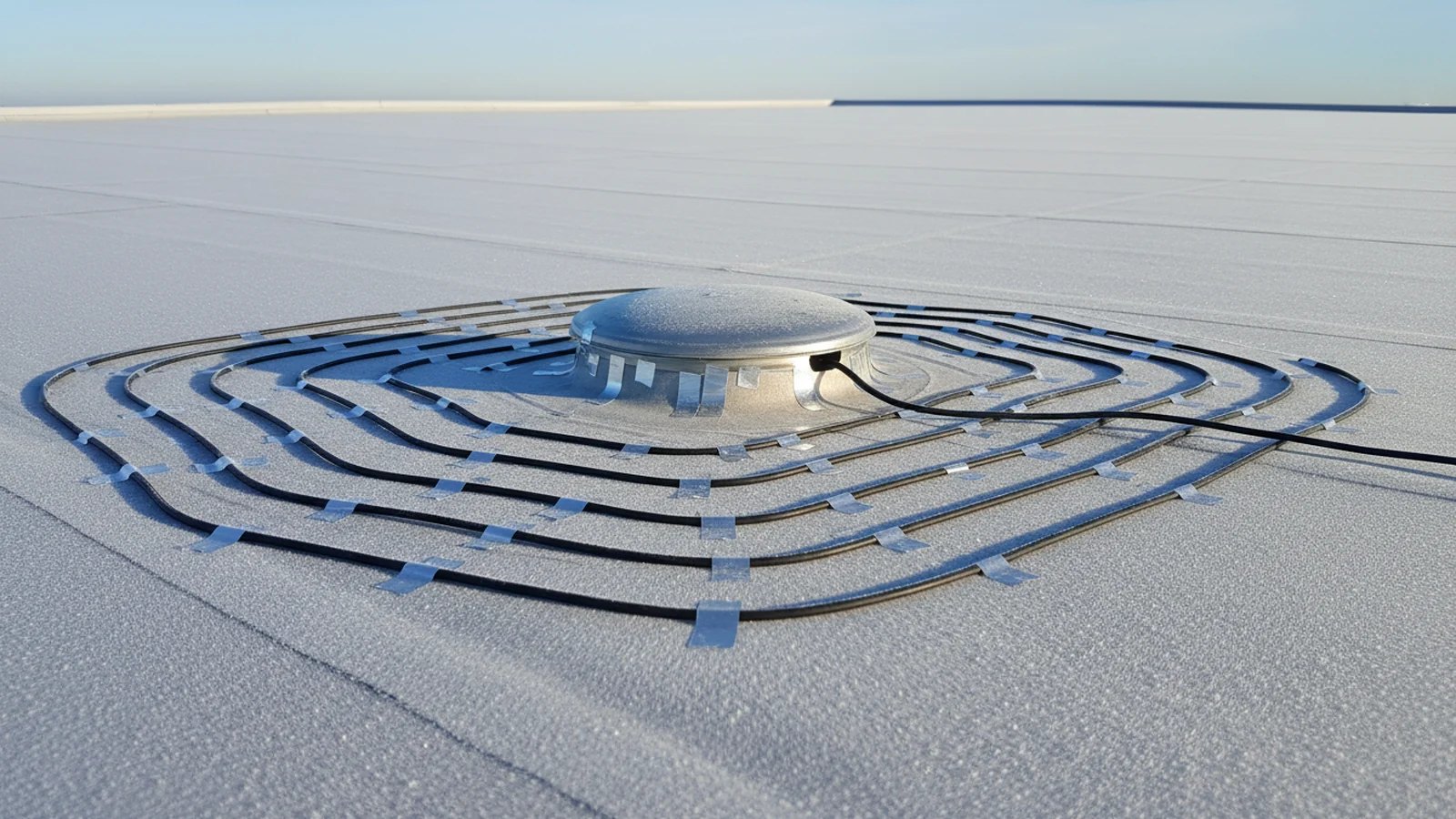

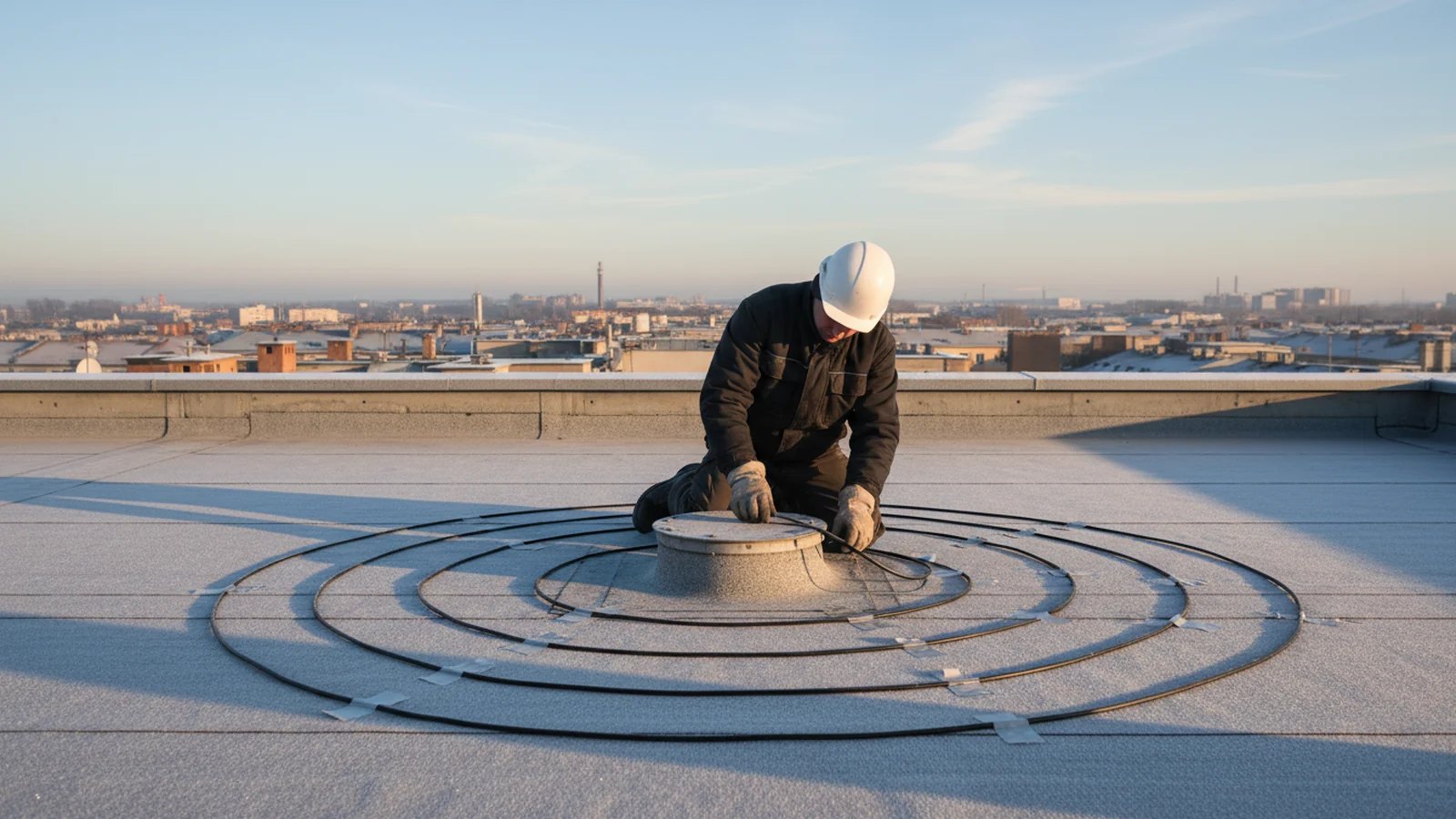

| Площадка вокруг воронки | Змейкой по мембране на монтажной ленте, чтобы не прокалывать ковёр | 1 м², не менее 250 Вт/м², при снежных заносах 350 Вт/м² |
| Стояк и приёмная чаша | Кабель заводят в воронку и стояк на глубину около 1 м, до тёплой зоны | До 120 мм одна нитка 25–30 Вт/м, больше 120 мм две нитки |
| Лотки и желоба | Нитки вдоль дна лотка, фиксация клипсами | До 150 мм не менее двух ниток, шире 150 мм не менее трёх |
| Парапетная воронка и перелив | Как воронка: площадка и вывод через стену | По паспорту кабеля, п. 9.2 СП 17 допускает одну воронку парапетной |
| Питающая линия | Силовой кабель в трубе или кабель-канале до шкафа | Через УЗО на 30 мА, при мощности больше 7 кВт три фазы |
Саморегулирующийся кабель закрывает большинство задач на плоской кровле.
| Кабель | Как работает | Где подходит на плоской кровле |
|---|---|---|
| Саморегулирующийся | Греет сильнее на холоде и во льду, слабее в сухом воздухе, режется по месту | Воронки, стояки, лотки: основной выбор для водоотвода |
| Резистивный (зональный) | Постоянная мощность по всей длине, секция фиксированной длины | Ровные длинные участки, где греть нужно везде одинаково, длину секции подбирают точно |
| Воронка с обогревом | Греющий кабель встроен в корпус воронки | Новая кровля и замена воронок: проще, чем кабель в стояк |
Для мягких кровель производители ограничивают мощность кабеля 30 Вт/м и температуру нагрева +65 °C, чтобы не повредить гидроизоляционный ковёр. Для ПВХ-мембраны и битумных материалов кабель выбирают по паспорту, а укладывают на ленту или клипсы, не нарушая полотно. Воронки с встроенным обогревом есть в каталогах производителей кровельных материалов.
Греть круглый год нельзя, а без автоматики система съест электричество.
Главное правило: не нарушить гидроизоляцию.
Работа без материала: кабель, терморегулятор и датчики считаем по смете.
| Вид работ | Единица | Стоимость |
|---|---|---|
| Прокладка нагревательного кабеля внутри водосточных труб | пог. м | 165 ₽ |
| Укладка греющего кабеля по лоткам и желобам | пог. м | от 230 ₽ |
| Монтаж греющих секций по плоскости кровли | пог. м | от 220 ₽ |
| Прокладка питающего кабеля в трубе ПВХ или кабель-канале | пог. м | 240 ₽ |
| Сборка и коммутация монтажной коробки | шт | 850 ₽ |
| Разделка греющей жилы для ввода в коробку | шт | 300 ₽ |
| Соединение и муфтование нагревательного кабеля | шт | 500 ₽ |
| Установка крепежных элементов в водостоках | пог. м | от 60 ₽ |
| Установка креплений кабеля в лотках | пог. м | от 110 ₽ |
| Монтаж крепежа под кабельные трассы | пог. м | от 175 ₽ |
| Разводка и расключение узлов питания | шт | 480 ₽ |
| Подключение и наладка шкафа автоматического управления | шт | 3 200 ₽ |
Воронки и водоотвод считают на странице монтаж мембранной кровли (воронка 5 000 ₽ за штуку), число воронок и уклон к ним задаёт калькулятор разуклонки. Общую смету работ собирает монтаж плоской кровли.
То, что обычно выясняют по телефону.
Безналом с НДС или без НДС, по QR-коду, наличными. Первый заказ по предоплате, при повторных можно по договору.
Материал везём с завода, срок и стоимость зависят от поставки, точную сумму называем в счёте.
Смета и график фиксируются в договоре. Выезд на замер и расчёт бесплатные.
Точные условия индивидуальные и прописываются в договоре.
СП 17.13330.2017 в п. 9.13 требует предусматривать кабельную систему противообледенения, чтобы не образовывались ледяные пробки в водосточной системе и наледи в желобах. На плоской кровле это в первую очередь воронки и стояки: если воронка замёрзла, вода остаётся на ковре.
Производители рекомендуют греть площадку 1 м² вокруг воронки из расчёта не менее 250 Вт/м², при риске снежных заносов 350 Вт/м². Стояк до 120 мм греют одной ниткой 25–30 Вт/м, больше 120 мм двумя нитками.
На площадку 250 Вт при кабеле 30 Вт/м нужно около 8,3 м, при 25 Вт/м около 10 м. К этому добавляется кабель в стояке, около 1 м на нитку, и запас 5 %. Калькулятор считает всё сразу.
Да, если не прокалывать ковёр: производители советуют монтажную ленту или клипсы на клею. Кабель выбирают по паспорту с ограничением по температуре нагрева, для мягких кровель около +65 °C.
Саморегулирующийся меняет мощность вдоль длины в зависимости от температуры и режется по месту, резистивный греет одинаково по всей длине и поставляется секциями фиксированной длины. Для воронок и водоотвода обычно берут саморегулирующийся.
Нет, плоскую кровлю целиком не греют: это дорого и мощность огромна. Греют точки водоотвода, а снег с поля убирают механически.
Работа по расценкам страницы: кабель на площадке от 220 ₽ за пог. м, в стояке 165 ₽, в лотке от 230 ₽, плюс коробка 850 ₽ и муфта 500 ₽ на воронку и шкаф управления 3 200 ₽. Для шести воронок и 20 м лотка по умолчанию выходит около 43 тыс. ₽ работ без материала.
Нет, расчёт показывает работы. Кабель, терморегулятор и датчики считаем по смете после подбора под ваш объект.
