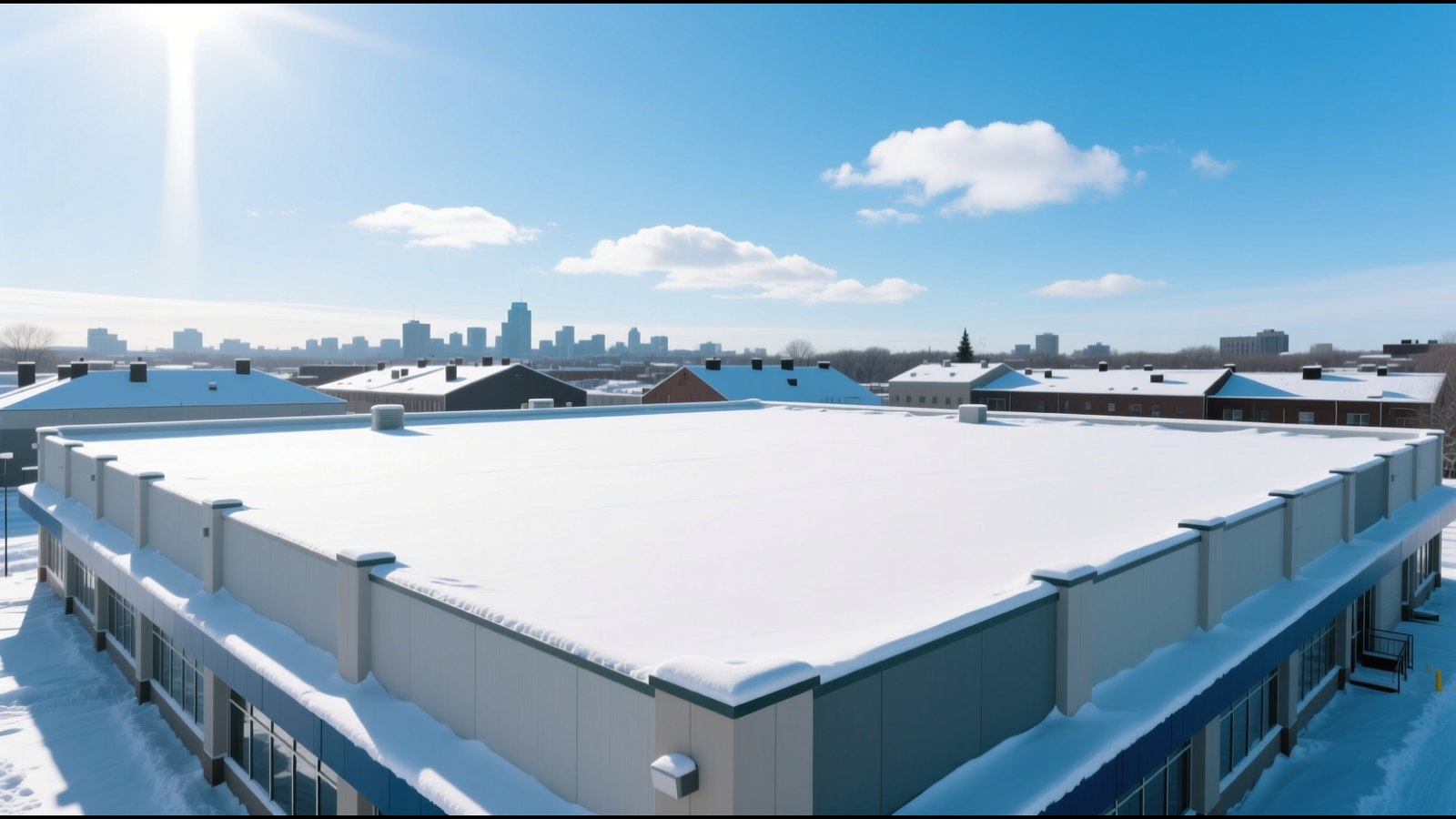

Плоская кровля ломается не от ровного слоя снега, а от сугроба у стены или парапета: там его наметает в несколько раз больше. Калькулятор ниже делает расчёт снеговой нагрузки по вашему городу и отдельно считает снеговой мешок у перепада высот.
Снеговая нагрузка — это вес снега, который кровля обязана держать не в среднюю зиму, а в ту, что случается раз в пятьдесят лет. Для плоской кровли она почти всегда больше ветровой: в Москве нормативный вес снегового покрова 1,45 кПа, то есть около 148 килограммов на квадратный метр, а расчётный — 207 килограммов. На кровле 30 × 18 метров это почти восемьдесят тонн снега, которые лежат на перекрытии всю зиму.
Опасен при этом не ровный слой, под который кровлю и проектировали, а снеговой мешок: полоса у парапета, у стены соседнего более высокого объёма или у надстройки, куда ветер сносит снег со всей окрестной площади. По СП 20.13330.2016 коэффициент формы в такой полосе доходит до четырёх — вчетверо против поля. Именно там плоские кровли и проваливаются.
Выберите город — вес снегового покрова подставится из приложения К СП 20.13330.2016, а не с карты районов. Задайте размеры кровли и высоту парапета или перепада, и калькулятор покажет обе нагрузки: в поле и в снеговом мешке.
Высота сугроба на разрезе пропорциональна коэффициенту формы: слева мешок у перепада, справа ровное поле.
кровля 30 × 18 м · площадь 540 м² · Sg = 1,45 кПа (приложение К, Москва)
| Участок | μ | Нормативная | В массе | Расчётная | Высота снега |
|---|---|---|---|---|---|
| Ровный слойвсё поле кровли, коэффициент формы 1,0 по таблице Б.1 | 1,00 | 1,45 кПа | 148 кг/м² | 207 кг/м² | 49 см |
| Снеговой мешокполоса у перепада высот или парапета, схема Б.8 | 1,66 | 2,40 кПа | 245 кг/м² | 343 кг/м² | 82 см |
⚠ расчётная нагрузка выше заданной допустимой: нужен поверочный расчёт перекрытия или регламент уборки
Нормативное значение считается по формуле (10.1) СП 20.13330.2016: S = Sg · μ · ce · ct. Расчётное — умножением на коэффициент надёжности по нагрузке из пункта 10.12.
Sg = 1,45 кПа (приложение К) · мю = 1,00 · ce = 1,00 · ct = 1,00
поле: 1,45 × 1,00 × 1,00 × 1,00 = 1,45 кПа → 148 кг/м²
расчётная: 1,45 × 1,4 = 2,03 кПа → 207 кг/м²
мешок: мю = 2 × 1,2 м ÷ 1,45 кПа = 1,66
1,45 × 1,66 × 1,0 = 2,40 кПа → 245 кг/м²
слой: 148 кг/м² ÷ 300 кг/м³ = 49 см при выбранной плотности снегаПервое число в расчёте — нормативный вес снегового покрова на земле. Его берут двумя разными способами, и они дают разный результат.
Способ первый, привычный: определить снеговой район по карте 1 приложения Е и взять значение из таблицы 10.1. Районов восемь, шаг ровный.
| Снеговой район | Sg, кПа (кН/м²) |
|---|---|
| I | 0,5 |
| II | 1,0 |
| III | 1,5 |
| IV | 2,0 |
| V | 2,5 |
| VI | 3,0 |
| VII | 3,5 |
| VIII | 4,0 |
Способ второй, точнее: с Изменением № 2 в свод добавили приложение К — таблицу нормативных значений Sg для конкретных городов. Там Москва это 1,45 кПа, а не 1,5 по III району; Санкт-Петербург 1,3; Казань 2,3; Мурманск 3,2. Пункт 10.2 прямо говорит: для городов из приложения К значение принимают по нему, а таблица 10.1 остаётся для остальной территории. Калькулятор выше работает по приложению К и подставляет значение по выбранному городу — всего их 168.
| Город | Sg, кПа |
|---|---|
| Москва | 1,45 |
| Санкт-Петербург | 1,3 |
| Екатеринбург | 1,35 |
| Новосибирск | 1,6 |
| Казань | 2,3 |
| Нижний Новгород | 2,1 |
| Самара | 1,6 |
| Воронеж | 1,55 |
| Ростов-на-Дону | 0,85 |
| Краснодар | 1,1 |
| Калининград | 0,8 |
| Мурманск | 3,2 |
Место, где расчёт по среднему слою перестаёт работать.
Ветер не только уносит снег с открытой кровли, но и складывает его там, где поток тормозится: у парапета, у стены более высокой части здания, за надстройкой лифтовой шахты, вокруг зенитных фонарей. В этой полосе снега оказывается в разы больше, чем в поле, и считается она отдельно.
По пункту д) схемы Б.8 коэффициент формы у перепада ограничен сверху величиной 2h / Sg, где h — высота перепада в метрах, а Sg — вес снегового покрова в килопаскалях, и при этом не может превышать 4, если нижнее покрытие является покрытием здания (6 — если это навес). Для Москвы с её Sg = 1,45 кПа потолок достигается уже при перепаде около трёх метров: дальше снега в мешок физически не наметёт, сколько бы ни росла стена.
Второе, что здесь важно и что обычно упускают: коэффициент сноса ce, которым нагрузку принято уменьшать, в этой полосе применять нельзя. Пункт 10.9 б) прямо исключает из снижения участки у перепадов высот и парапетов. Логика очевидна: снег оттуда не сдувается, а наоборот наметается, и скидка за ветер превращается в ошибку в опасную сторону.
Есть и обратная поправка. По примечанию 4 к схеме Б.8, если у перепада на верхнем покрытии стоит сплошной парапет выше 1,2 метра и выше 0,5·Sg, долю переносимого снега допускается принять нулевой: такой парапет сам держит снег наверху и не даёт ему ссыпаться вниз в мешок.
Четыре множителя формулы (10.1), каждый из которых умеют применять неправильно.
Расчёт имеет смысл, только если он к чему-то приводит.
Ветровая нагрузка считается на той же кровле, но работает в обратную сторону — на отрыв, а не на прижим: её считает онлайн-калькулятор ветровой нагрузки. Если кровля балластная, вес пригруза складывается со снегом, и оба числа нужно проверять вместе — для этого есть расчёт балласта по зонам. Состав пирога под этими нагрузками разобран на странице кровельного пирога.
Зачем убирать снег и правда ли его вес раздавит крышу.
Что делать со снегом и наледью на готовой кровле, разобрано на странице уход за плоской кровлей зимой.
То, что обычно выясняют по телефону.
Безналом с НДС или без НДС, по QR-коду, наличными. Первый заказ по предоплате, при повторных можно по договору.
Материал везём с завода в Рязани, срок и стоимость зависят от поставки, точную сумму называем в счёте.
Смета, график и ответственность фиксируются в договоре. Выезд на замер и расчёт бесплатные.
Точные условия индивидуальные и прописываются в договоре.
По формуле (10.1) СП 20.13330.2016: S = Sg · μ · ce · ct, где Sg — нормативный вес снегового покрова для вашего города, μ — коэффициент формы (для плоской кровли равен единице по таблице Б.1), ce — коэффициент сноса, ct — термический коэффициент. Расчётное значение получают умножением на коэффициент надёжности по нагрузке по пункту 10.12. Для Москвы и плоской кровли это 1,45 × 1 × 1 × 1 = 1,45 кПа нормативной, то есть 148 кг/м², и 207 кг/м² расчётной.
Нормативный вес снегового покрова для Москвы по приложению К СП 20.13330.2016 — 1,45 кН/м², то есть 1,45 кПа или около 148 килограммов на квадратный метр. По карте снеговых районов Москва попадает в III район со значением 1,5 кПа, но для городов из приложения К принимают табличное значение по городу: оно точнее.
Снеговой мешок — полоса повышенного отложения снега у перепада высот, парапета или надстройки, куда ветер сносит снег с окружающей площади. Считается по схеме Б.8 приложения Б: коэффициент формы там ограничен величиной 2h / Sg и не может превышать 4 для покрытия здания. Длина зоны принимается не более пяти высот перепада и не более 16 метров.
На ровном поле кровли — иногда можно, но для этого нужны данные по средней скорости ветра за зимние месяцы и по среднемесячной температуре января, а в районах с январской температурой выше минус 5 °C снижение не применяется вовсе. На участках у перепадов высот и парапетов снижение запрещено пунктом 10.9 б) в любом случае.
Только в одном случае, описанном в пункте 10.10: неутеплённое покрытие с повышенными тепловыделениями, при которых снег подтаивает, уклон кровли свыше 3 % и обеспечен отвод талой воды. Для обычной утеплённой плоской кровли ct = 1,0, и уменьшать нагрузку этим коэффициентом нельзя.
Считается просто: нагрузка в килограммах на квадратный метр умножается на площадь. Для Москвы и кровли 30 × 18 метров это около 80 тонн нормативной нагрузки — примерно 266 кубометров слежавшегося снега плотностью 300 кг/м³, слой около 49 сантиметров. Калькулятор выше считает и вес, и объём, и высоту слоя для трёх состояний снега.
Кровля проектируется под расчётную снеговую нагрузку, поэтому плановая уборка всей площади обычно не требуется. Убирать нужно снеговые мешки у перепадов и парапетов, снег вокруг водосточных воронок и наледь, а также весь снег, если обследование показало нехватку несущей способности. Работать только пластиковым инструментом и оставлять защитный слой.
Сам по себе снег мембране не вредит — вредят скребок на морозе и талая вода, которой некуда деться. При минусе ПВХ теряет эластичность, и металлическая лопата рвёт полотно; а если воронка забита льдом под сугробом, на кровле встаёт вода, и нагрузка от неё растёт быстрее снеговой.
