Укажите размеры фонаря, высоту борта и толщину утеплителя: калькулятор покажет периметр, площадь ковра и пароизоляции на борт и стоимость работы. Ниже схема узла и требования СП 17.13330.2017.

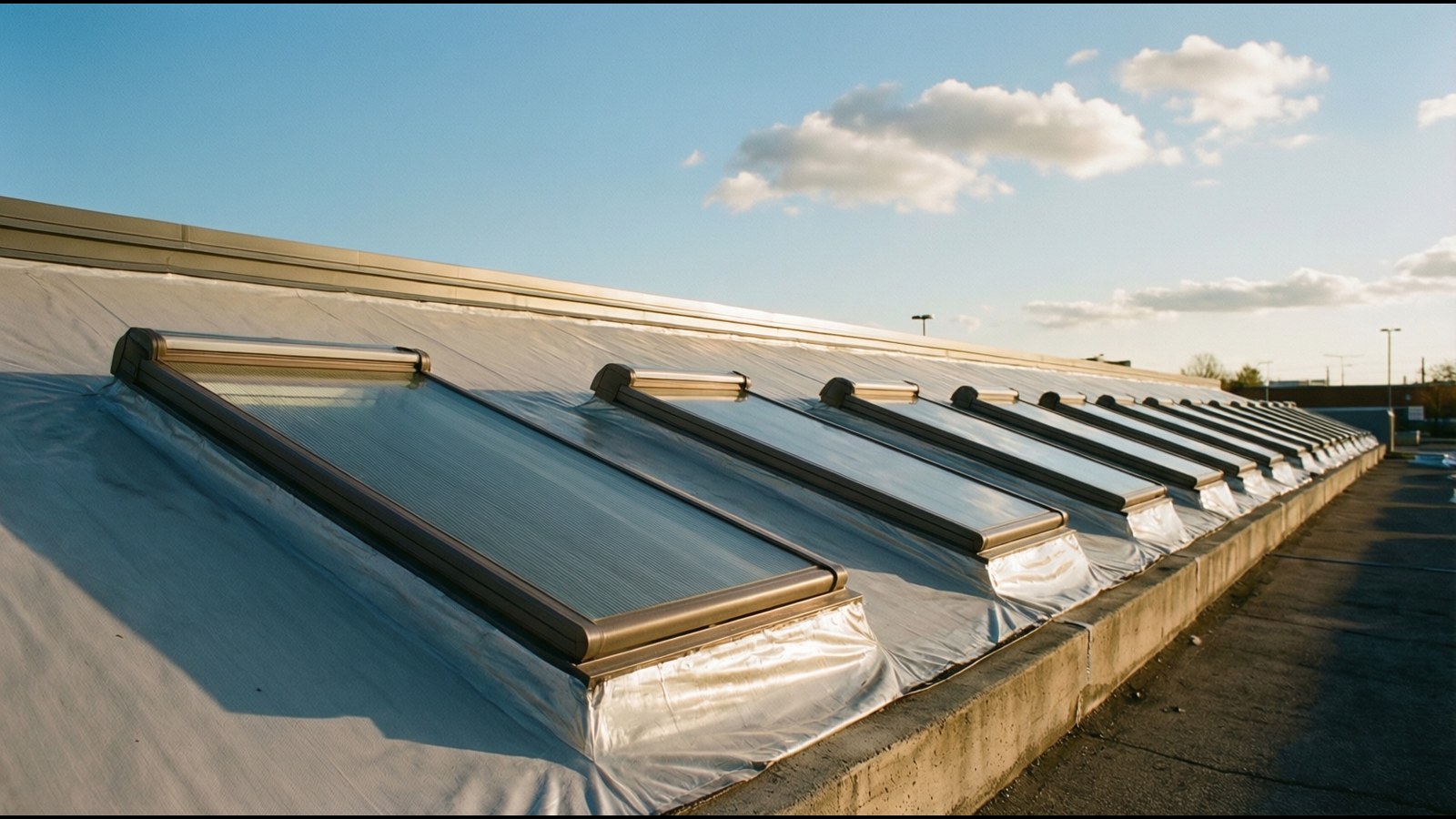

Зенитный фонарь это светопрозрачная конструкция в кровле: купол, ленточный фонарь или люк дымоудаления. Он даёт дневной свет и воздух, но создаёт самое уязвимое место кровли, потому что вертикальный борт приходится гидроизолировать в плоскости крыши. Течёт чаще всего не стекло, а примыкание. Сам фонарь заказывают у производителя по проекту, мы делаем борт, утепление, пароизоляцию и гидроизоляцию узла, а также ставим готовую конструкцию на подготовленный борт.
Ниже калькулятор узла и разбор требований СП 17.13330.2017: как заводят ковёр, где нужен фартук и почему пароизоляция поднимается на борт. Как мембрана выходит на вертикаль, показано на странице монтаж мембранной кровли, как организован водоотвод, на странице кровельные воронки.
По умолчанию стоят четыре фонаря 3 × 2 м, борт 400 мм над кровлей и утеплитель 150 мм. Ковёр заходит на борт не менее чем на 300 мм, пароизоляция поднимается не ниже толщины утеплителя.
Нормы СП 17.13330.2017, это расчёт узла, а не проект: сам фонарь и его тепловой и световой расчёт делает проектировщик. Расценки работы из коммерческого предложения (как для парапета), люк дымоудаления по нашим сметам. Материал считаем после замера.
Требования СП 17.13330.2017 к примыканию к борту.
Мы не рассчитываем освещённость и дымоудаление, это работа проектировщика.
| Вид | Для чего | Что считает проектировщик |
|---|---|---|
| Световой купол | Дневной свет в цеху, складе, торговом зале | Освещённость и коэффициент естественной освещённости по СП 52.13330, теплотехнику заполнения по СП 50.13330 |
| Ленточный фонарь | Равномерный свет по длинной оси здания, иногда с открывающимися створками | Длину и высоту фонаря, нагрузки на борт, водоотвод вдоль фонаря |
| Люк дымоудаления | Удаление дыма при пожаре, часто совмещён со светом | Площадь и число люков по противопожарным нормам (СП 7.13130), пожарные датчики и автоматику |
Размеры, число и тип фонарей даёт проект. Мы делаем борт под размеры фонаря, подготавливаем основание и гидроизолируем узел, а при необходимости монтируем готовую конструкцию, которую поставил производитель.
От разметки до проверки герметичности.
Работаем по Москве и области: Апрелевка, Балашиха, Волоколамск, Дмитров, Домодедово, Долгопрудный, Егорьевск, Жуковский, Звенигород, Истра, Красногорск, Кашира, Клин, Коломна, Королёв, Луховицы, Люберцы, Можайск, Мытищи, Наро-Фоминск, Ногинск, Одинцово, Орехово-Зуево, Павловский Посад, Подольск, Протвино, Пушкино, Раменское, Реутов, Руза, Сергиев Посад, Серпухов, Солнечногорск, Фрязино, Химки, Чехов, Щёлково, Электросталь, Электроугли, Яхрома.
Ролик стороннего автора, фонарь и конструкции в нём авторские.
Видео компании M8CITY: монтаж ленточного фонаря, 1 мин 17 с · видео загрузится по нажатию
В ролике показан монтаж ленточного фонаря компании M8CITY. Наша часть работы начинается до этого этапа и заканчивается после: борт, пароизоляция, утепление и гидроизоляция узла, как на схеме выше.
Работа без материала: коммерческое предложение и наши сметы.
| Вид работ | Единица | Ставка работы |
|---|---|---|
| Монтаж мембраны на борт (как на парапет) | пог. м | 350 ₽ |
| Прижимная рейка | пог. м | 290 ₽ |
| Фартуки, крышки и отливы | пог. м | 350 ₽ |
| Гидроизоляция люка дымоудаления (по нашим сметам) | шт | от 8 000 до 10 000 ₽ |
| Негорючий материал по периметру фонаря (по нашим сметам) | м² | 200 ₽ |
| Гидроизоляция выхода на кровлю | шт | 12 000 ₽ |
Сами фонари, профиль и стеклопакеты зависят от производителя и проекта, мы считаем их по счёту поставщика. Ставки на борт одинаковы для ПВХ и ТПО, материал закупаем по ценам производителя, смету составляем после замера.
То, что обычно выясняют по телефону.
Безналом с НДС или без НДС, по QR-коду, наличными. Первый заказ по предоплате, при повторных можно по договору.
Материал везём с завода, срок и стоимость зависят от поставки, точную сумму называем в счёте.
Смета, график и ответственность фиксируются в договоре. Выезд на замер и расчёт бесплатные.
Точные условия индивидуальные и прописываются в договоре.

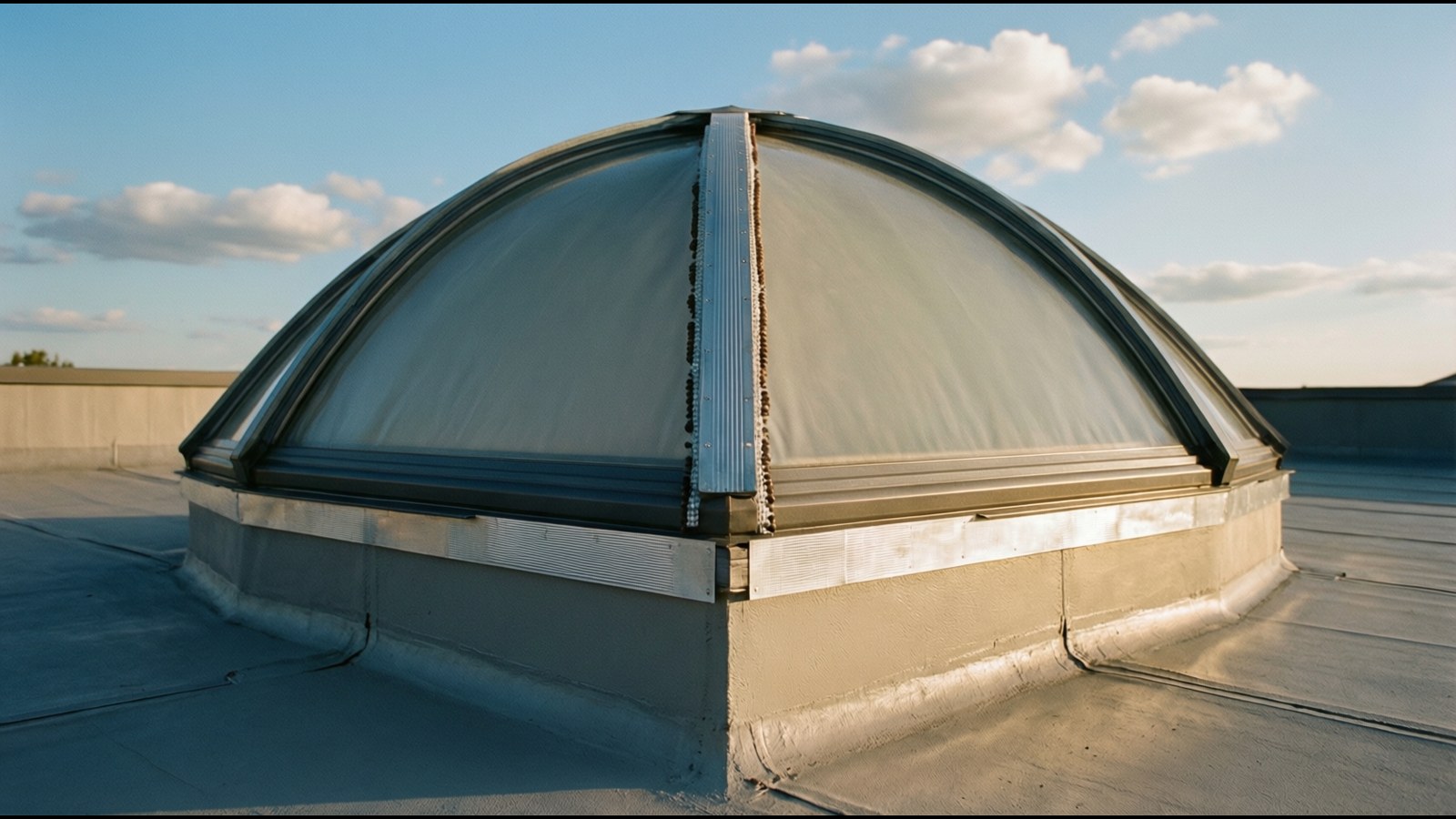

Чаще всего течёт не стекло, а примыкание: борт ниже нормы, ковёр заведён меньше чем на 300 мм, верх не прижат рейкой и не защищён герметиком, нет фартука или за бортом стоит вода. СП 17.13330.2017 требует дополнительный ковёр на борту, заход не менее 300 мм от поверхности кровли (п. 5.1.18, 5.1.20) и закрепление верха рейкой с герметиком и фартуком (п. 5.1.21).
Не ниже, чем позволяет выполнить заход ковра на 300 мм от поверхности кровли (п. 5.1.20 СП 17.13330.2017). Если борт ниже, его надо нарастить. Точную высоту с учётом снега и утепления определяет проект.
Да, у стенок фонарей пароизоляцию поднимают на высоту не менее толщины утеплителя и приклеивают к борту (п. 4.4в СП 17.13330.2017). Так в утеплителе не накапливается влага из помещения.
Да, вертикальные поверхности борта дополнительно утепляют со стороны крыши по СП 50.13330 (п. 5.1.18 СП 17.13330.2017). Без этого борт становится мостиком холода: на нём конденсируется влага, а зимой собирается лёд.
Нет. Фонарь заказывают у производителя по проекту, мы делаем борт, утепление, пароизоляцию и гидроизоляцию узла и можем установить готовую конструкцию на подготовленный борт.
Можно, но отверстие в профнастиле усиливают, как в альбоме ТН-КРОВЛЯ Смарт (узел ПК-03-32), а борт крепят к усиленному основанию. Если утеплитель горючий, на профнастиле дополнительно действует п. 5.2.4 СП 17.13330.2017 про заполнение гофр негорючим материалом у примыканий.
Это решает проект противопожарной защиты здания: число и площадь люков задаются по нормам (СП 7.13130), а мы гидроизолируем узел люка и подключаем его к кровле. Ориентир по нашим сметам: гидроизоляция одного люка от 8 000 до 10 000 ₽.
Работа по узлу считается по периметру борта: мембрана на борт 350 ₽/пог. м, прижимная рейка 290 ₽/пог. м, фартук 350 ₽/пог. м, всего около 990 ₽/пог. м. Сам фонарь зависит от производителя. Для четырёх фонарей 3 × 2 м это около 39 600 ₽ за работу по узлам, точную сумму называем после замера.
