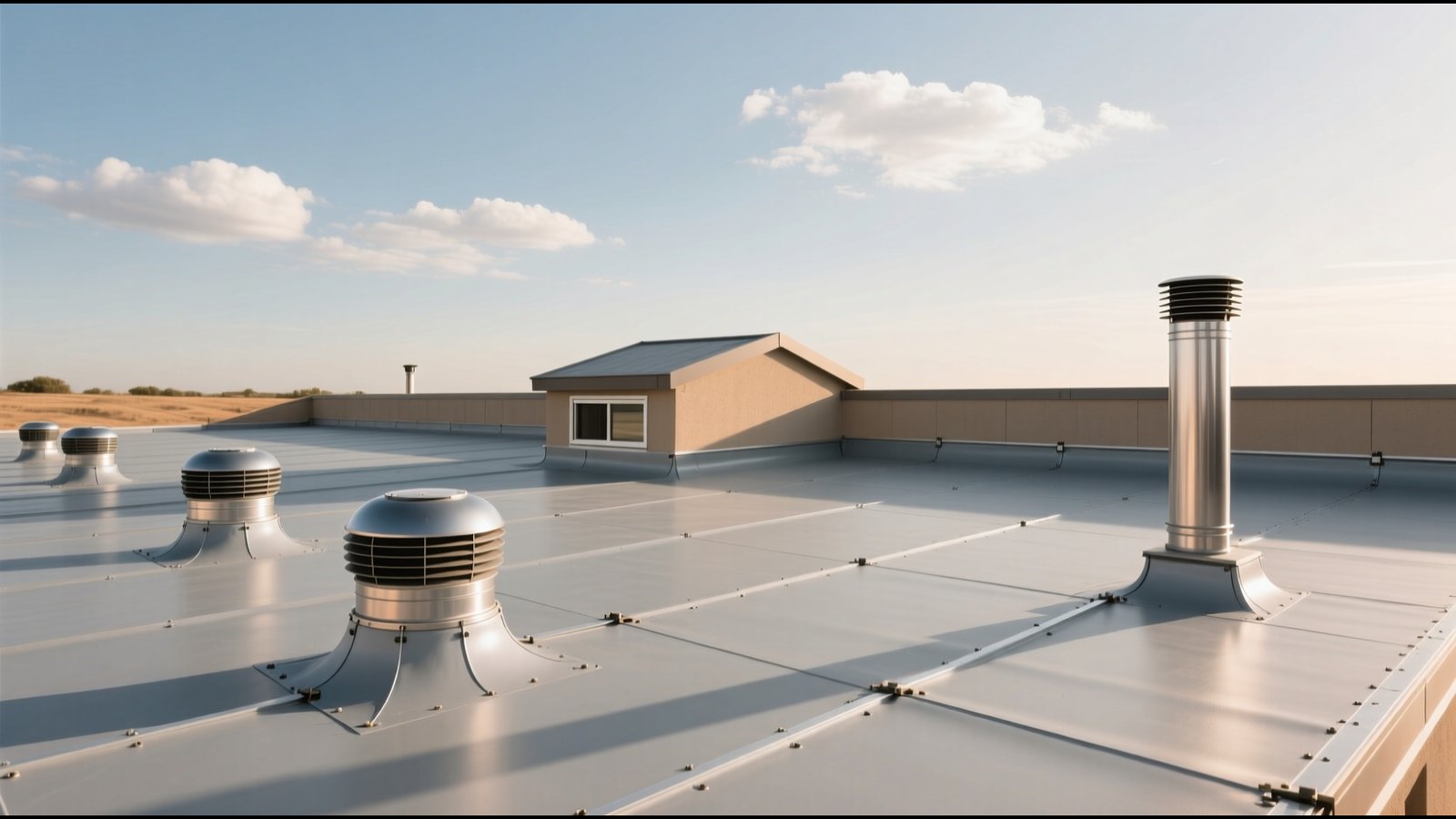

Проходки через плоскую кровлю: трубы, дымоход, вентиляция, люк и молниезащита
Выберите узел: чертёж покажет, как мембрана заводится на трубу, короб или стойку, а рядом нормы, состав работ и цена.
Выберите узел: чертёж покажет, как мембрана заводится на трубу, короб или стойку, а рядом нормы, состав работ и цена.
Каждая труба, вентвыход, люк или стойка, которые проходят через плоскую кровлю, это отдельный узел и вероятное место протечки. Для каждого СП 17 требует дополнительный водоизоляционный ковёр (п. 5.1.18), заход на вертикаль не менее 300 мм (п. 5.1.20) и герметизацию верха (п. 5.1.21). Для труб норма называет стальные патрубки с фланцами, железобетонные стаканы или готовые элементы из ЭПДМ (п. 5.1.19).
Ниже шесть узлов в разрезе: как мембрана заводится на трубу, на короб горячей трубы, на люк и стойку и почему держатели молниезащиты ставят без прокола. Узел у стены разобран на странице примыкание кровли к стене, герметики для узлов на странице герметик для плоской кровли. Если течёт именно у трубы, смотрите почему плоская кровля протекает.
Переключайте узлы кнопками.
Цена: по смете, зависит от диаметра и числа труб.
Цена: по смете, короб изготавливают по размеру трубы.
Цена: по смете, монтаж аэратора считаем по объекту.
Гидроизоляция примыкания выхода на кровлю: 12 000 ₽ за шт.
Цена: по смете, подробнее на странице кровельное ограждение.
Цена: по смете, по длине сетки и числу держателей.
Пять требований.
| Требование | Что сделать | Источник |
|---|---|---|
| Дополнительный ковёр | Вокруг каждой проходки дополнительный слой, число слоёв по приложению Б | п. 5.1.18 СП 17 |
| Заход на вертикаль | Не менее 300 мм от поверхности кровли; в альбоме ТН для труб не менее 250 мм, берут большее | п. 5.1.20 СП 17 |
| Верх узла | Прижимная рейка или хомут, герметик, при необходимости фартук | п. 5.1.21 СП 17 |
| Пароизоляция | Приклеена к проходке, чтобы пар не шёл в утеплитель | п. 4.4в СП 17 |
| Оборудование | Не менее 600 мм от ковра до низа, без динамических нагрузок на кровлю | п. 4.10 СП 17 |
Работа без материала.
| Работа | Единица | Ставка |
|---|---|---|
| Гидроизоляция примыкания выхода на кровлю | шт | 12 000 ₽ |
| Монтаж и гидроизоляция воронки внутреннего водостока | шт | 5 000 ₽ |
| Монтаж ПВХ-мембраны на парапет | пог. м | 350 ₽ |
| Труба, дымоход, вентвыход, стойка, молниезащита | шт или пог. м | по смете |
Цену проходки определяют диаметр трубы, нужен ли короб и сколько таких узлов на кровле, поэтому смету составляем после замера. Выезд на замер бесплатный.
Вентиляция, антенна, труба и коммуникации.
То, что обычно выясняют по телефону.
Безналом с НДС или без НДС, по QR-коду, наличными. Первый заказ по предоплате, при повторных можно по договору.
Материал везём с завода в Рязани, срок и стоимость зависят от поставки, точную сумму называем в счёте.
Смета, график и ответственность фиксируются в договоре. Выезд на замер и расчёт бесплатные.
Точные условия индивидуальные и прописываются в договоре.
Вокруг трубы делают дополнительный ковёр, мембрану заводят на трубу не менее чем на 300 мм манжетой или готовым элементом ЭПДМ, верх обжимают хомутом и закрывают герметиком (п. 5.1.18-5.1.21 СП 17). Пароизоляцию приклеивают к трубе.
Нет. Горячую трубу и дымоход окружают стальным коробом с негорючим утеплителем не менее 120 мм, ковёр заводят на короб, а над ним ставят зонт с зазором 70–100 мм (ТН-КРОВЛЯ Смарт, ПК-03-25).
Это фасонный элемент или вырезка из неармированной мембраны, которой закрывают трубу: фланец приваривают к ковру, рукав заводят на трубу и обжимают хомутом. Норма допускает готовые элементы из ЭПДМ (п. 5.1.19).
Ковёр заводят на короб не менее чем на 300 мм от поверхности кровли (п. 5.1.20 СП 17). Гидроизоляция примыкания выхода на кровлю у нас 12 000 ₽ за штуку.
Нет. Держатели-подставки ставят свободно с шагом не более 2 м на защитную подложку, на них кладут пруток Ø8 мм. Схему молниезащиты здания задаёт проект по СО 153-34.21.122-2003.
Выход на кровлю 12 000 ₽ за шт. Трубы, дымоходы, вентвыходы и стойки считаем по смете после замера: цена зависит от диаметра, короба и числа узлов.
