Эксплуатируемая кровля: пирог, нагрузка и нормы СП 17.13330
Выберите назначение и защитный слой, укажите толщины: калькулятор покажет вес пирога на перекрытие и требования СП 17.13330 к вашему варианту, включая инверсионную схему.
Выберите назначение и защитный слой, укажите толщины: калькулятор покажет вес пирога на перекрытие и требования СП 17.13330 к вашему варианту, включая инверсионную схему.
СП 17.13330.2017 определяет эксплуатируемую кровлю как кровлю, специально оборудованную защитным слоем (рабочим настилом) для людей, не связанных с обслуживанием инженерных систем: зона отдыха, спортивная площадка, кафе, автостоянка, солярий. Такая кровля отличается от обычной тремя вещами: выше нагрузка на перекрытие, нужен защитный слой над гидроизоляцией и строже требования к ограждению и водоотводу.
Раздел 5.3 свода правил задаёт минимальные толщины защитного слоя, дренаж под ним и высоту парапета, а раздел 5.4 добавляет правила для инверсионной схемы. Калькулятор ниже сверяет ваш вариант с этими пунктами и считает собственный вес пирога. Остальные слои разобраны на странице кровельный пирог, толщину утеплителя считает калькулятор утепления.
По умолчанию стоит терраса на регулируемых опорах: плиты 40 мм, XPS 160 мм, керамзит 80 мм, стяжка 50 мм, кровля 300 м².
Вес считается по справочным плотностям: бетон 2 500, раствор 2 000, керамзит М250 до 250, минвата 120, XPS 33, гравий 1 600 кг/м³. Нагрузки от людей, снега и оборудования считает проект по СП 20.13330, здесь только собственный вес слоёв пирога. Это подбор, а не проект.
Плитный или монолитный, негорючий, морозостойкость не ниже F150.
| Защитный слой | Минимум по п. 5.3.3 | Дренаж под ним | Вес слоя, кг/м² (ориентир) |
|---|---|---|---|
| Монолитный бетон или железобетон | 100 мм | не нужен для армированной плиты | около 250 |
| Тротуарная плитка мелкоразмерная | 60 мм | нужен | около 190 с подушкой |
| Бетонные или каменные плиты на растворе | 40 мм | нужен | около 156 |

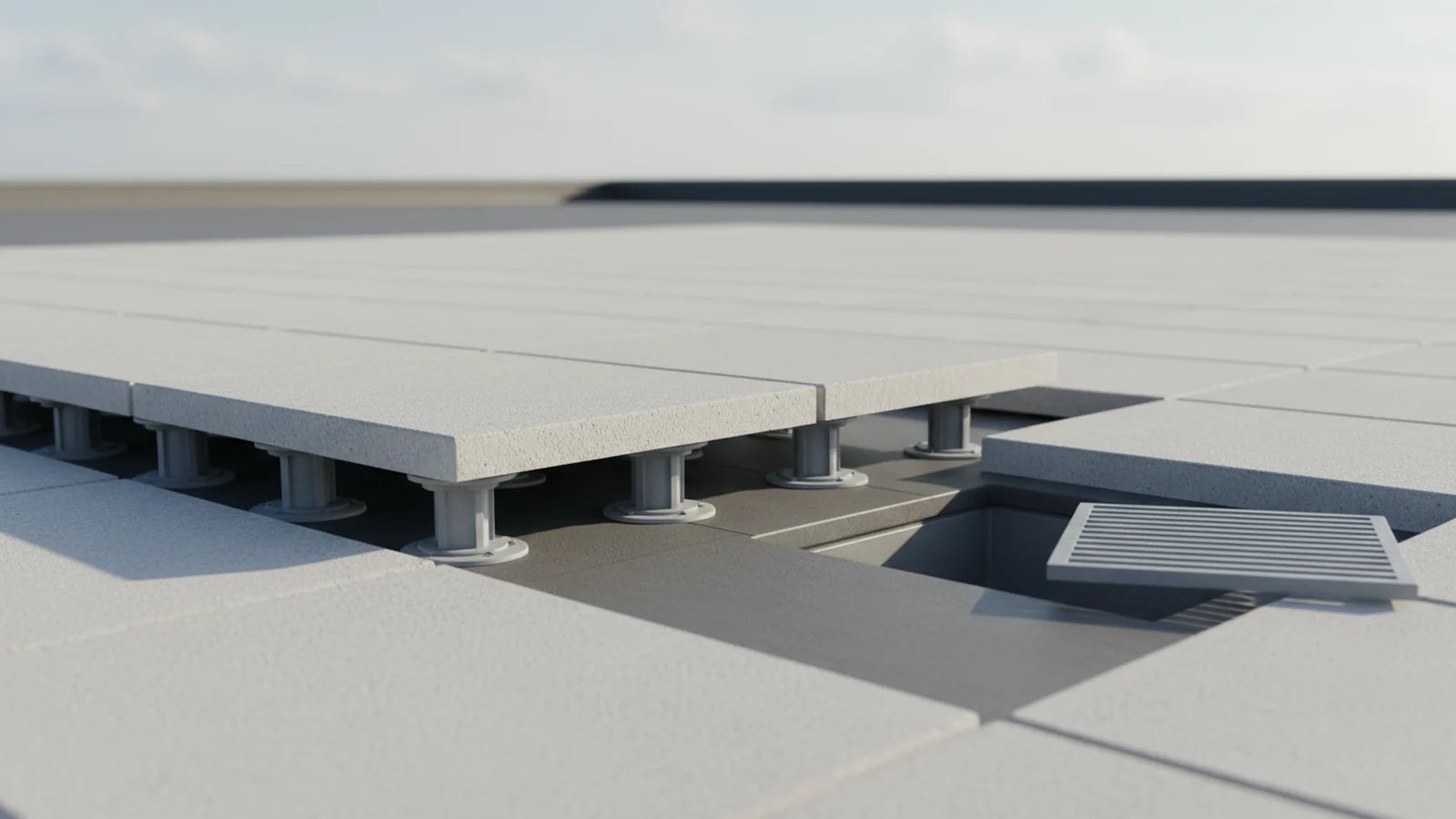

| Плиты на регулируемых опорах | 40 мм | нужен, опоры на предохранительном слое | около 102 |
| Деревянный настил | отдельные участки | нужен | около 25 |
| Гравийная дорожка 10–15 мм | отдельные участки | нужен | около 80 при 50 мм |
Защитный слой должен быть из материала группы горючести НГ с маркой по морозостойкости не ниже F150 и прочностью по нагрузкам СП 20.13330. Озеленённые участки, дорожки из мелкого гравия и деревянные настилы допускаются отдельными участками. Вес в таблице считан по справочным плотностям и зависит от выбранной толщины и подушки, точное значение даёт калькулятор выше.
Эксплуатируемая кровля требует больше защиты по периметру и у воронок.
Утеплитель лежит над гидроизоляцией и защищает её.
Страница о схеме отдельно: инверсионная кровля.
Работа без материала, из коммерческого предложения. Покрытие считаем по объекту.
| Вид работ | Единица | Ставка работы |
|---|---|---|
| Устройство пароизоляционного слоя | м² | 55 ₽ |
| Монтаж утеплителя минватой в два слоя с креплением в основание | м² | 350 ₽ |
| Устройство контруклона между воронками, клин 4,2 % | м² | 500 ₽ |
| Устройство разделительного слоя из стеклохолста | м² | 40 ₽ |
| Монтаж ПВХ-мембраны на горизонталь с креплением в основание | м² | 450 ₽ |
| Монтаж ПВХ-мембраны на парапет | пог. м | 350 ₽ |
| Монтаж прижимной рейки | пог. м | 290 ₽ |
| Монтаж краевой рейки с герметизацией | пог. м | 290 ₽ |
| Монтаж парапетных крышек, фартуков и отливов | пог. м | 350 ₽ |
| Монтаж и гидроизоляция воронки внутреннего водостока | шт | 5 000 ₽ |
| Устройство деформационного шва: компенсатор и ПВХ | пог. м | 800 ₽ |
| Гидроизоляция примыкания выхода на кровлю | шт | 12 000 ₽ |
Мощение эксплуатируемой кровли тротуарной плиткой по геотекстилю: от 1 050 ₽/м² работа, от 1 500 ₽/м² вместе с материалом. Общую смету собирает калькулятор работ по этапам, цены на пирог под ключ смотрите на странице «Плоская кровля».
То, что обычно выясняют по телефону.
Безналом с НДС или без НДС, по QR-коду, наличными. Первый заказ по предоплате, при повторных можно по договору.
Материал везём с завода в Рязани. Срок и стоимость зависят от объёма и поставки, точную сумму называем в счёте.
Смета, график и ответственность фиксируются в договоре. Выезд на замер и расчёт бесплатные.
Точные условия индивидуальные и прописываются в договоре.
Это кровля, оборудованная защитным слоем (рабочим настилом) для людей, не связанных с обслуживанием инженерных систем: зона отдыха, спортивная площадка, кафе, автостоянка (п. 3.1.15.4 СП 17.13330.2017).
По п. 5.3.3 СП 17: монолитный бетон или железобетон не менее 100 мм, мелкоразмерная тротуарная плитка не менее 60 мм, бетонные или каменные плиты не менее 40 мм на растворе или на подставках. Калькулятор сверяет вашу толщину с этими минимумами.
Да, под защитным слоем кроме армированной бетонной плиты предусматривают дренажный слой (п. 5.3.3 СП 17).
По периметру парапет 1,2 м, а на детских и спортивных площадках над ним сетчатое ограждение не менее 1,0 м (п. 5.3.4).
Для террасы с плитами 40 мм на опорах, XPS 160 мм, керамзитом 80 мм и стяжкой 50 мм собственный вес около 230 кг/м². С монолитным бетоном 100 мм выходит около 380 кг/м². Нагрузки от людей, снега и оборудования добавляет проект по СП 20.13330.
Да, это распространённый вариант: утеплитель над гидроизоляцией защищает ковёр. Для него п. 5.4 СП 17 требует однослойного утеплителя с водопоглощением не более 0,7 % и прочностью не менее 100 кПа, толщину увеличивают на 10 %, крепить механически нельзя.
Да, на кровлях-террасах над воронками и лотками предусматривают съёмные дренажные решётки или ревизионные колодцы (п. 9.9 СП 17).
Работа по кровле и узлам по расценкам КП: пароизоляция 55, утеплитель 350, ПВХ-мембрана 450 ₽/м². Мощение плиткой по геотекстилю от 1 050 ₽/м² работа или от 1 500 ₽/м² вместе с материалом. Точную смету составляем после замера.
