Инверсионная кровля
Перевёрнутый кровельный пирог: гидроизоляция под утеплителем — для эксплуатируемых и зелёных крыш.
Инверсионная кровля устроена нестандартно: в такой конструкции утеплитель укладывают поверх гидроизоляционного слоя, защищая его от внешних факторов.
В строительной практике этот метод также называют балластным.
Мы применяем различные варианты монтажа подобных кровельных пирогов.
Такую схему мы часто реализуем на плоских крышах. В отличие от традиционного пирога, где на пароизоляцию кладут утеплитель и закрывают его гидроизоляционной мембраной, здесь мы монтируем слои в обратном порядке:
• нижний гидроизоляционный ковер;
• плиты теплоизоляции;
• верхний пригрузочный балласт.
На неэксплуатируемых площадках мы засыпаем гравийный слой. Если вы хотите активно использовать пространство крыши, мы укладываем прочные бетонные плиты. При достаточной несущей способности здания такое решение позволяет обустроить даже автопарковку.
Также мы создаем зеленые кровли: в качестве пригруза насыпаем плодородный грунт, высаживаем растения и комбинируем их с пешеходной плиткой.
Все подобные покрытия делятся на эксплуатируемые и неэксплуатируемые. Ниже вы можете увидеть примеры реализованных нами схем пирога.
Мы успешно монтируем эти системы и на жилых объектах. Популярность технологии объясняется понятными преимуществами:
1. Слой гравия или щебня надежно закрывает гидроизоляцию от ультрафиолетового излучения и случайных механических повреждений.
2. Такое чередование материалов увеличивает срок службы крыши на 25–30 лет. Мы строго следуем технологическим регламентам производителя «Технониколь». Закажите расчет надежного инверсионного покрытия в DaoRoof.
Виды и варианты исполнения инверсионных систем
Мы делим балластные конструкции на несколько ключевых типов в зависимости от их назначения и финишного покрытия:
1. Классическая гравийная или щебеночная засыпка. Это неэксплуатируемый вариант, где на поверхности размещают только антенны, вентиляционные шахты и инженерное оборудование. Покрытие служит десятилетиями, если строго соблюдать технологию укладки. Мы насыпаем слой гравия толщиной от 5 см с зерном фракции 2,5-3,2 см. Под ним находится надежный кровельный пирог: гидроизоляционный ковер, утеплитель и разделительный геотекстиль. В таких проектах качественно смонтированная инверсионная кровля надежно защищает гидроизоляцию от перепадов температур и ультрафиолета.
2. Пешеходные площадки с тротуарной плиткой. Подходят для обустройства открытых веранд, летних кафе, зон отдыха или небольших спортплощадок. Мы укладываем плитку на 3-сантиметровую гравийную подушку с фракцией зерна 0,5-1 см. Здесь мы подбираем утеплитель повышенной плотности, способный без деформации выдерживать вес снега и постоянный поток людей.
3. Зеленая кровля с газоном или клумбами. Для посадки растений мы монтируем сложный дренажный комплекс: укладываем профилированную мембрану и два слоя фильтрующего геотекстиля, а сверху засыпаем питательный грунт. При озеленении важно выбирать специализированные культуры, устойчивые к ветру и пересыханию на высоте.
4. Эксплуатируемый паркинг для автомобилей. Чтобы крыша выдерживала постоянное движение транспорта, мы закладываем усиленную теплоизоляцию и защитные прослойки, которые не дают цементному молоку затечь в утеплитель при заливке стяжки. Финишным слоем служит прочный асфальтобетон либо армированные железобетонные плиты, которые равномерно распределяют точечное давление колес. При экстремально высоких нагрузках мы используем усиленные плиты повышенной прочности.
Структура и слои инверсионной кровли
Мы укладываем балластную систему прямо на плиты перекрытия. Если основанию не хватает правильного уклона для отвода воды, мы задаем нужный угол с помощью керамзитовой засыпки и заливаем поверх нее армированную стяжку.
Второй способ разуклонки предполагает установку металлических клиньев с настилом из плоского шифера. Эту технологию мы используем исключительно на неэксплуатируемых крышах.
Устройство кровельной гидроизоляции полимерными мембранами ПВХ, ТПО и ЭПДМ
Завершив подготовку основания, мы наносим праймер и настилаем гидроизоляционное полотно. Для этого используем полимерные ПВХ-мембраны, стеклоизол или иные битумно-полимерные рулонные материалы.
Мембранное полотно монтируем в один слой, тогда как битумную изоляцию для надежной герметичности наплавляем строго в два слоя.
Во время раскатки рулонов мы тщательно контролируем плотность стыковки полотен. Перехлест смежных полос в замковых зонах выдерживаем не менее 15 см.
Затем мы расстилаем геотекстильное полотно. Этот слой разделяет несовместимые материалы и защищает кровельный пирог от взаимного истирания и деформаций.

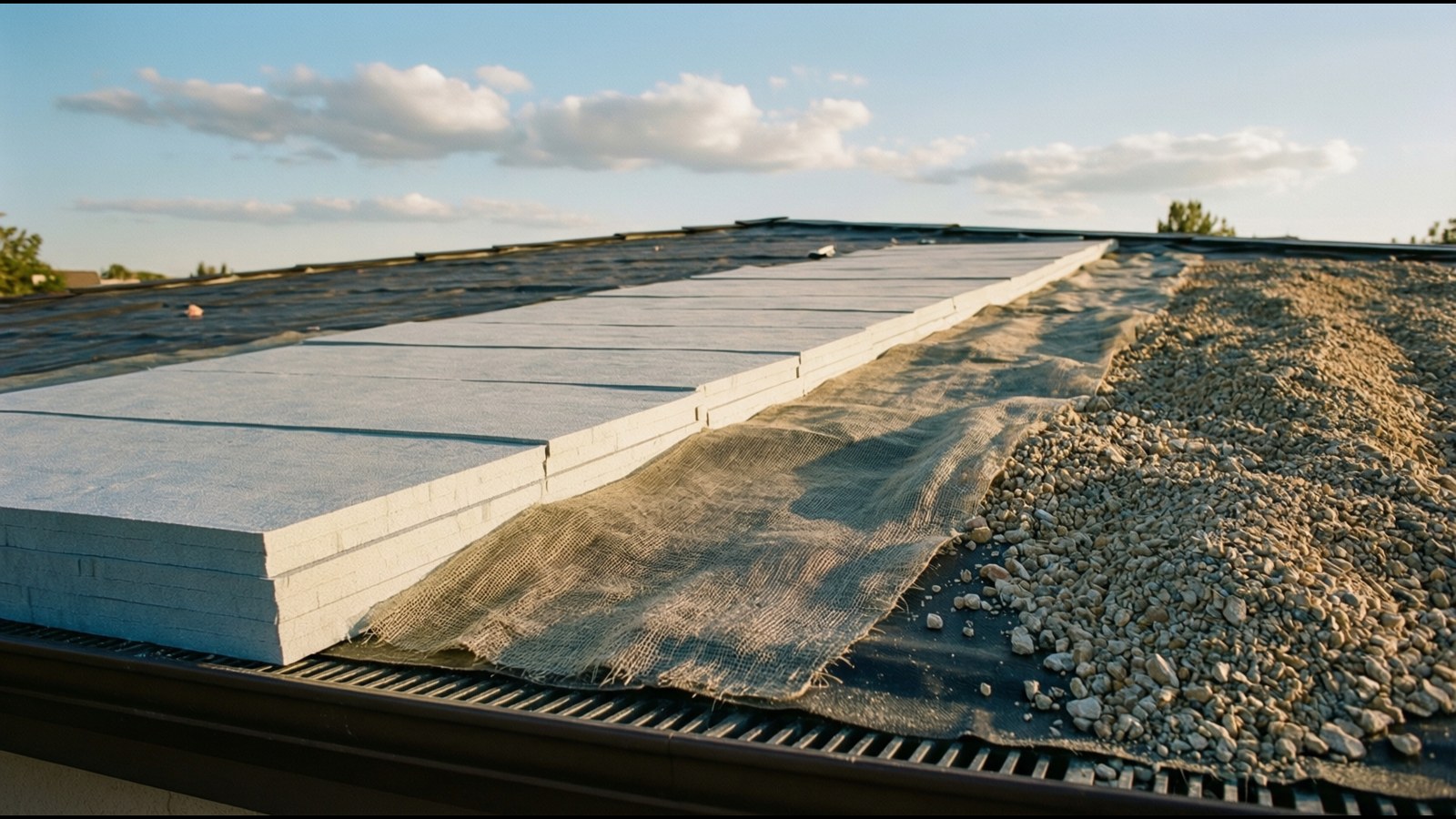

Поверх разделительного полотна мы укладываем утеплитель. Чаще всего применяем экструдированный пенополистирол. Этот материал мало весит, отлично удерживает тепло, долго служит и выгоден по бюджету.
На теплоизоляционные плиты настилаем еще один защитный слой геотекстиля, после чего засыпаем финишный балласт.
В балластных кровлях в качестве влагозащитного барьера мы обычно монтируем полимерные мембраны марки «Технониколь». Полотна свариваем горячим воздухом в сплошной монолитный ковер без сквозного механического крепежа.
Уложенный сверху балласт в виде гравия, тротуарной плитки, щебня или грунта надежно прижимает кровельные слои к основанию. Это защищает систему от ветрового срыва и механических сдвигов.
Плюсы и минусы инверсионных кровельных систем
Инверсионная схема выгодно отличается от классических решений сразу по нескольким параметрам:
1. Пространство крыши превращается в полезную зону. Здесь можно открыть летнюю террасу ресторана, разместить торговую площадку или обустроить дополнительный склад.
2. Надежная защита гидроизоляционного ковра от ультрафиолета и механических нагрузок продлевает ресурс конструкции. При грамотной укладке пирог служит до 45 лет.
3. Мы можем вести монтаж круглый год, не прерывая процесс из-за капризов погоды.
4. Постоянное развитие кровельных технологий дает возможность подбирать оптимальные конфигурации под любые задачи и архитектурные замыслы заказчика.
5. В инверсионном пироге гидроизоляционный слой одновременно работает как надежный паробарьер, что помогает оптимизировать бюджет без потери качества.
Раньше на плоских крышах верхним слоем чаще всего укладывали классические битумные рулоны. Открытый битум быстро разрушается от перепадов температур, ультрафиолета и сырости, теряя эластичность и герметичность.
Когда мы укладываем гидроизоляцию на основание и перекрываем ее плитами утеплителя, дренажом и балластом, материал оказывается в стабильной среде и служит в разы дольше.
Вес верхних слоев пирога надежно прижимает гидроизоляцию. Благодаря этому нам не приходится сверлить десятки крепежных отверстий в бетонном перекрытии, что сохраняет целостность конструкции.
Применение полимерной ПВХ-мембраны в таком пироге дает абсолютную монолитность швов и еще больше увеличивает долговечность всей крыши.
Среди других сильных сторон инверсионной схемы выделим:
1. Высокую стойкость к пешеходным и эксплуатационным нагрузкам;
2. Защищенность от климатических воздействий;
3. Длительный межремонтный период;
4. Монолитность гидроизоляционного ковра;
5. Надежную защиту внутренних помещений от протечек.
Перед выбором этой технологии важно учесть и ее особенности:
• Смета на такой пирог выше стандартной из-за многослойности системы и строгого набора компонентов по стандартам «Технониколь»;
• Если в гидроизоляции возникает дефект, найти точное место протечки под всеми слоями балласта и утеплителя сложнее, а локальный ремонт требует частичного разбора пирога.
Технология устройства инверсионной кровли
Инверсионный пирог состоит из множества технологических пластов, поэтому мы ведем работы строго пошагово, от тщательной подготовки несущей плиты до укладки финишного покрытия.
Нюансы монтажа зависят от проекта здания и выбранных материалов. В стандартном виде рабочий процесс включает следующие шаги:
1. Сначала мы очищаем плиты перекрытия от пыли и строительного мусора, после чего формируем разуклонку от 0,5 до 6% с помощью бетонной стяжки.
2. Задаем нужные уклоны для отвода воды клиновидными плитами теплоизоляции.
3. Обустраиваем посадочные места и зоны вокруг водоприемных воронок.
4. Заливаем выравнивающую стяжку на основе цементного раствора марки М150.
5. На крышах площадью свыше 40 кв.м нарезаем деформационные швы для компенсации подвижек.
6. Тщательно грунтуем высохшую стяжку битумным праймером.
7. Раскатываем и настилаем основной гидроизоляционный ковер.
8. Полимерные мембраны свариваем между собой горячим воздухом, а битумно-полимерные рулоны наплавляем газовой горелкой.
9. Если проект требует механической фиксации без сплошной приклейки, берем специализированный крепеж вроде «Техноэласт-Фикс».
10. Для обустройства газонов и клумб мы укладываем материал со специальной защитой от корней («Техноэласт-Грин»).
11. Поверх гидроизоляции раскатываем разделительный слой геотекстиля.
12. Свободно раскладываем плиты экструдированного пенополистирола без сквозного крепежа. Плотность подбираем под нагрузки, а толщину рассчитываем по теплотехническим нормам.
13. Засыпаем дренажный слой, чаще всего из мытого гравия.
14. Для легковой парковки заливаем армированную цементно-песчаную стяжку, а под грузовой транспорт монтируем усиленную монолитную плиту.
15. Нарезаем температурно-усадочные швы и монтируем над воронками защитные решетки из нержавеющей стали.
16. На эксплуатируемых автостоянках укладываем финишное покрытие из прочного асфальтобетона.
Мы строго соблюдаем регламенты производителей на каждом этапе, поэтому наши кровли служат десятилетиями без протечек.
Базовые материалы и структура кровельного пирога
В качестве верхнего слоя инверсионной кровли мы монтируем различные варианты дренажных и защитных покрытий. Укладываем брусчатку, тротуарную плитку, асфальт или террасный настил из дерева. Также формируем озеленение либо выполняем засыпку мытым гравием и мелким щебнем.
Дренаж свободно пропускает осадки сквозь себя к водоотводящим элементам. Излишки влаги уходят по уклону крыши либо попадают в кровельные воронки, которые мы монтируем прямо на уровне гидроизоляционного ковра.
По бетонному основанию мы расстилаем разделяющий слой геотекстиля. Он защищает полимерное полотно от истирания о шероховатости плиты, когда материал сжимается или растягивается от перепадов температур. Такое решение мы часто применяем в балластных системах жилых зданий.
Поверх плит экструдированного пенополистирола мы настилаем еще один слой геотекстиля плотностью до 400 микрон перед финишной отсыпкой гравием или щебнем. Для теплоизоляционного контура мы используем плиты XPS, минеральную или каменную вату, а также керамзитовую стяжку.
Основной водозащитный барьер мы создаем с помощью ПВХ мембран «Технониколь», рулонных наплавляемых материалов, а также ТПО и ЭПДМ мембран.
Ключевые узлы и детали инверсионной системы
Мы уделяем пристальное внимание каждому конструктивному узлу. Практика показывает, что именно нестандартные участки требуют ювелирной точности: проходки инженерных сетей, сопряжения гидроизоляции с шахтами вентиляции, антенными стойками, трубами и парапетными стенами.
Сложная геометрия и работа в стесненных условиях делают узловые примыкания главными зонами риска. Чтобы надежно связать плоскость кровли с вертикальными поверхностями, мы применяем ручные промышленные фены. Направленный поток горячего воздуха с температурой до 600 градусов Цельсия сплавляет полотна в монолитный герметичный шов.
Систему водоотведения мы организуем через парапетные воронки с боковым сбросом. Всю техническую сырость и конденсат, скопившиеся во время укладки пирога, мы выводим наружу с помощью точечных кровельных аэраторов.
Кромку гидроизоляционного полотна мы фиксируем к несущей основе оцинкованными краевыми планками с помощью дюбелей быстрого монтажа. Затем заводим мембрану на парапет с обязательным перехлестом 10–20 см по плоскости и небольшим выпуском на внешнюю сторону стены.
Укладка балластного слоя
Когда мы сварили полотна мембраны и оформили узлы на трубах и парапетах, сразу проводим сплошной контроль герметичности. Для проверки спаянных швов мы берем контрольный зонд или тонкую шлицевую отвертку с притупленным концом, чтобы случайно не проткнуть покрытие.
Мы аккуратно ведем щупом вдоль всей кромки нахлеста с небольшим нажимом. Если край отходит, повторно прогреваем участок сварочным феном либо навариваем поверх круглую мембранную заплатку. Убедившись в целостности гидроизоляции, мы раскатываем геотекстиль плотностью от 300 микрон. Это защитное полотно не дает граням щебня продавить гидробарьер. Затем мы поднимаем на кровлю балласт и распределяем его ровным слоем. Вместо щебня или гравия можно заложить грунт для озеленения. Зеленые зоны выглядят эффектно, но под них мы обязательно монтируем надежную профилированную дренажную мембрану. В результате кровельная система включает следующие слои:
1. Праймер; 2. Техноэласт ЭПП; 3. Техноэласт ЭПП; 4. Геотекстиль иглопробивной Технониколь; 5. Утеплитель пенополистирол CARBON PROF; 6. Мембрана дренажная PLANTER geo; 7. Гравийная засыпка — галька или гранитный щебень; 8. Разуклонка из керамзита; 9. Стяжка.
В субстрат для живых насаждений мы рекомендуем вмешивать вермикулит, перлит или мелкий керамзит. Добавки разрыхляют почву, насыщают ее воздухом и не дают влаге застаиваться у корней. Зеленые кровли требуют повышенных вложений. Если в гидроизоляции возникнет протечка, искать повреждение под слоями грунта сложно: придется вскрывать пирог на проблемном участке. Мы выполняем такие работы строго по технологии и со своим оборудованием, поэтому наши конструкции служат без протечек и ремонтов до 50 лет. Инверсионная система сохраняет тепло внутри здания и защищает перекрытия от сырости и грибка. Перед монтажом мы проверяем основание по нескольким критериям: уклон плоской плиты не превышает 6%, перекрытие выдерживает дополнительную нагрузку от 90 кг на кв.м, установлены прочные парапеты и ограждения для безопасного выхода людей, а вода свободно стекает к водоприемным воронкам. На неэксплуатируемых крышах мы засыпаем окатанный гравий фракции 25–32 мм. Он отлично пропускает осадки в водосток, а ветер быстро просушивает каменистую поверхность.
Устройство инверсионной кровли на жилых объектах
Когда мы монтируем эксплуатируемую крышу, в роли финишного настила и пригруза используем следующие решения:
1. Брусчатку и тротуарную плитку;
2. Монолитные железобетонные плиты;
3. Почвенный слой с живыми растениями.
Плитку мы монтируем поверх отсыпки из гравия либо песчано-гравийной смеси, которая одновременно отводит лишнюю воду. Если на крыше планируется автопарковка, железобетонные плиты мы также укладываем на дренаж. Для стоянки мы обязательно усиливаем основание армированием, повышаем его плотность и закладываем утеплитель повышенной прочности.
Какой гравий и щебень подходят для засыпки
Когда мы подбираем засыпку, то всегда смотрим на крупность зёрен и общую высоту отсыпки. Для классического кровельного балласта мы берем гравий фракции 1,6–3,2 см и укладываем его слоем от 5 см. Если же на крыше запланированы пешеходные зоны и дорожки, мы засыпаем более мелкую фракцию 1–2 см.

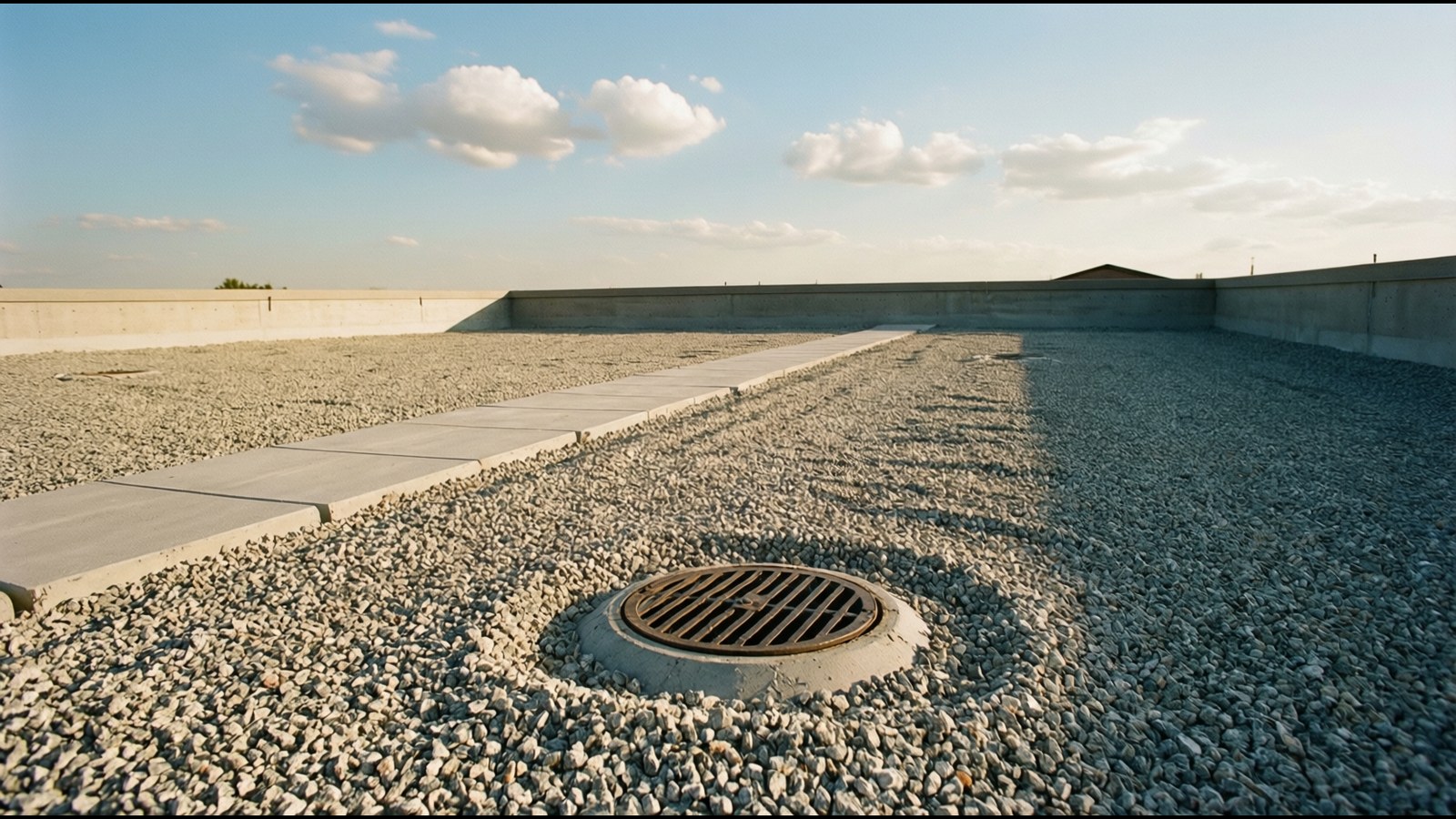

Установка водоприемных воронок
Для беспрепятственного отвода осадков и защиты от луж мы монтируем кровельные воронки. Пропускаем их сквозь весь пирог кровли и закрываем защитными решетками от грязи и листвы. В зависимости от проекта подбираем модели с кабельным электрообогревом или стандартные элементы без подогрева.
Нижний выпускной патрубок мы стыкуем с общей магистралью. Водоотвод проектируем вертикальным внутренним с прямым спуском в стояк, либо горизонтальным внешним. При наружной схеме подключаем систему к желобам по внешнему контуру крыши.
Утепление кровли
Качественный теплоизоляционный пирог решает сразу две ключевые задачи: удерживает тепло внутри здания и защищает нижележащие слои конструкции от механических повреждений. Подбирая изоляцию, мы обязательно оцениваем ее гидрофобность и соответствие местным погодным условиям.
В работе мы чаще всего используем экструдированный пенополистирол, Техноплекс, Пеноплэкс и плиты XPS от Технониколь.
Устройство дренажного слоя
Прямо на утеплитель мы монтируем дренаж. Полотно свободно отводит излишки влаги, но при этом надежно задерживает песчинки и частицы грунта, защищая систему от заиливания.
Для инверсионных кровель мы применяем профилированные дренажные мембраны или качественный геотекстиль. За счет равномерной пористой структуры геотекстильное полотно отлично фильтрует воду и не забивается грязью со временем.
Сами мембраны производят из полиэтилена высокой плотности. Этот материал легко переносит контакт с агрессивной химической средой и не разрушается под действием ультрафиолета.
Укладка геотекстиля
В инверсионных кровельных системах геотекстильное полотно задерживает мусор и частицы грунта, защищая водосточные воронки от засорения. Это свойство критически важно при создании эксплуатируемых зеленых кровель.
Кроме фильтрации, материал выполняет разделительную функцию. Мы используем его между химически несовместимыми слоями пирога, чтобы предотвратить их взаимное разрушение при прямом контакте.
Ниже мы наглядно покажем все этапы устройства инверсионной системы «Технониколь» на примере реального объекта из нашей практики.
Кровельная вентиляция и аэраторы
Мы всегда монтируем кровельные аэраторы, чтобы защитить утеплитель и основание от скопления конденсата. Эти дефлекторы выводят лишнюю влагу и пар из толщи пирога наружу. Количество точек вентиляции мы рассчитываем по площади крыши и пропускной способности конкретных элементов. Без аэрации гидроизоляционное полотно быстро вздуется от внутреннего давления пара и потеряет герметичность.
Система молниезащиты
Для безопасности здания во время грозы мы монтируем молниеотводы. В стержневых комплексах мы используем вертикальные металлические мачты. Их можно закрепить непосредственно на кровельном покрытии либо вынести на отдельные опоры рядом со строением.
Тросовая защита состоит из натянутых канатов с подключенным контуром заземления. Все работы мы проводим строго по действующим ГОСТам и нормативной проектной документации.
Кабельный обогрев кровли
В качестве дополнительной опции мы монтируем
комплексный кабельный обогрев
. Под проект мы подбираем саморегулирующийся или резистивный кабель, блоки автоматики, термодатчики и надежные кровельные фиксаторы.
Греющие секции мы укладываем в водоприемных воронках, лотках и зонах возможного застоя воды. При проектировании мы точно рассчитываем удельную мощность секций. Избыточный нагрев ведет к перерасходу электричества и преждевременному разрушению изоляции.
Слабый кабель просто не справится со снеготаянием в морозы. Мы подробно разобрали устройство инверсионного пирога, его плюсы и ключевые разновидности.
Чтобы кровля служила десятилетиями без протечек, поручите укладку слоев и пусконаладку кабельных систем нашей команде.
