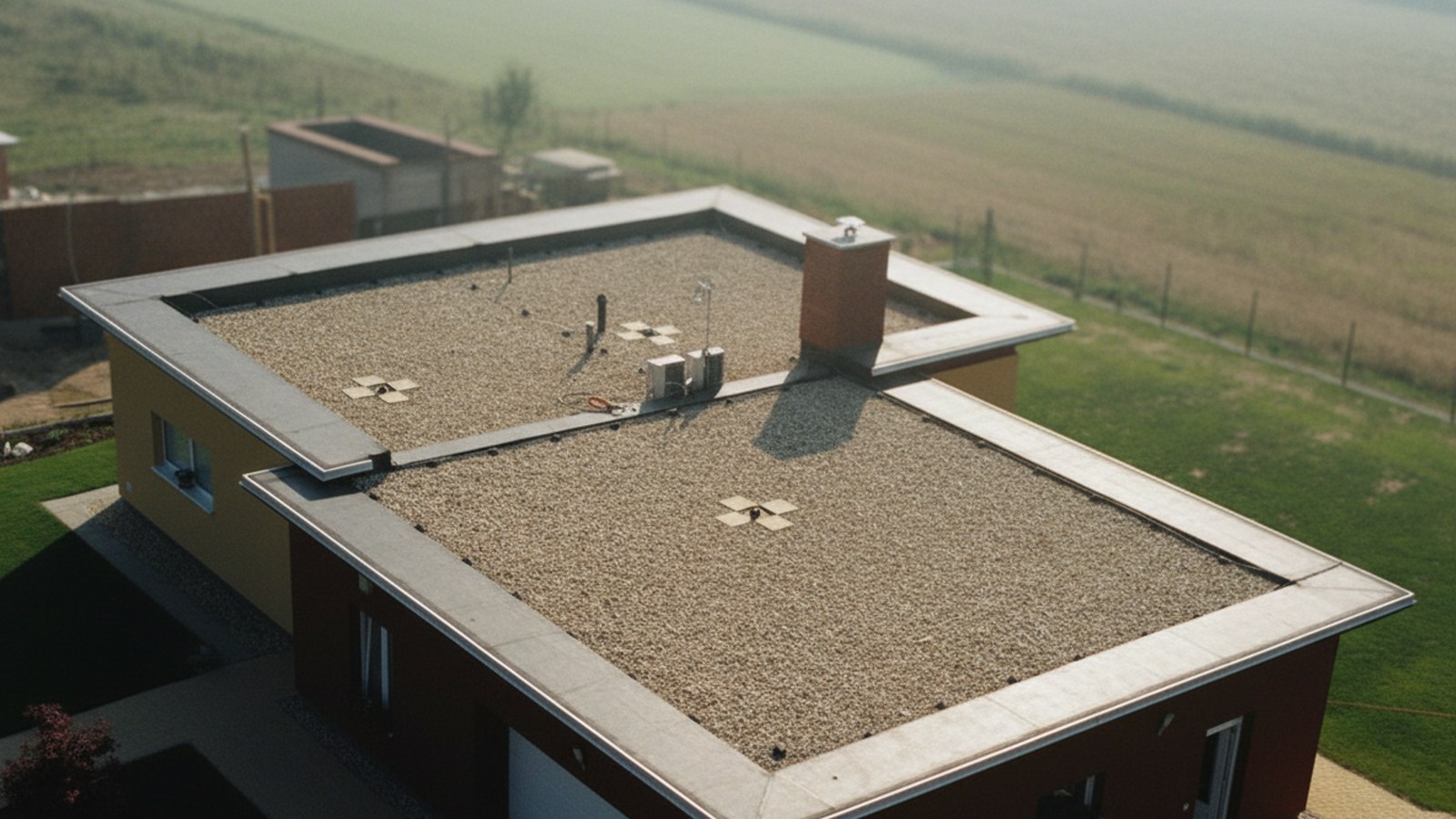

Балластная система — единственный способ смонтировать кровлю вообще без крепежа и клея: мембрана лежит свободно, а держит её вес пригруза. Ниже разрез здания и то, из чего эта система в действительности собрана.
Балластная кровля — система, в которой водоизоляционный ковёр не клеят и не крепят к основанию механически, а просто пригружают сверху: гравием, тротуарной плиткой или слоем озеленения. Полотно свободно лежит на разделительном слое, швы сварены между собой, а от ветрового отрыва его держит вес пригруза, а не количество саморезов на квадратный метр. Отсюда второе название — балластная система кровли.
Мы монтируем такие кровли из ПВХ-мембраны LOGICROOF V-GR ТЕХНОНИКОЛЬ: у этого полотна широкий рулон 2,05 м, поэтому свободная укладка закрывает площадь за меньшее число проходов, чем механически фиксируемая система с узкими полосами. Ниже — разрез здания с этим пирогом и таблица материалов с нормами расхода.
Разрез уже открыт на балластной системе. Переключите «Пар» — видно, куда уходит влажный воздух из помещения, «Вода» — куда стекает дождь без крепежа, который обычно держит уклон. Кнопкой «Тип кровли» балласт сравнивается с четырьмя другими системами.
Из чего собран пирог и в каком порядке лежит.
Куда идёт влажный воздух из помещения.
Как дождь уходит к воронке и что бывает без уклона.
Почему капает не там, где дырка.
Схема условная: тонкие слои нарисованы толще реальных, иначе их не видно. Цена у слоя — наша расценка за квадратный метр кровли: сначала работа, потом работа вместе с материалом.
Порядок нельзя менять местами: каждый следующий шаг защищает предыдущий слой.
Материалы одного производителя, с сертификатами СТО на каждый слой — меньше риска, что слои окажутся несовместимы.
| Слой | Материал | Формат поставки | Расход на 1 м² |
|---|---|---|---|
| Гравийный балласт | фракция 20–40 мм | — | по проекту, от 50 кг/м² |
| Разделительный слой | геотекстиль ТЕХНОНИКОЛЬ 300 г/м², термообработанный иглопробивной | рулон 100 м² (2 × 50 м) | 1,1 |
| Гидроизоляция | ПВХ-мембрана LOGICROOF V-GR (СТО 72746455-3.4.1-2013) | рулон 41 м² (2,05 × 20 м) | 1,15 |
| Утеплитель | плиты LOGICPIR PROF Ф/Ф (СТО 72746455-3.8.1-2017) | 2400 × 1200 мм, 30–150 мм с шагом 10 мм | по проекту |
| Разуклонка | клиновидные плиты LOGICPIR SLOPE (СТО 72746455-3.8.1-2017) | 1180 × 580 × 40–120 мм, пачка 0,274 м³ | по проекту |
| Пароизоляция | Технобарьер (СТО 72746455-3.1.9-2014) | рулон 1 × 10 м | 1,15 |
| Основание | несущая железобетонная плита перекрытия | — | — |
Допустимые аналоги в проекте: разделительный слой — профилированные мембраны PLANTER geo или extra-geo; гидроизоляция — SINTOFOIL RG; разуклонка — экструдированный пенополистирол ТЕХНОНИКОЛЬ CARBON PROF SLOPE; пароизоляция — Унифлекс ЭПП, Биполь ЭПП или Техноэласт Альфа.
Тип пригруза выбирают не по цене, а по нагрузке на перекрытие и по тому, что должно быть на кровле сверху.
| Вариант | Вес на м² | Когда выбирают |
|---|---|---|
| Гравий фракции 20–40 мм | от 50 кг/м² | базовый вариант: недорого, служит и УФ-защитой мембране |
| Тротуарная плитка по геотекстилю | выше, чем гравий | когда кровля частично проходная — обход оборудования, техническое обслуживание |
| Цементно-песчаная стяжка | выше гравия | когда сверху планируется финишное покрытие без отдельного пригруза |
| Слой озеленения | зависит от толщины субстрата | когда балласт совмещают с озеленением — тогда пирог фактически переходит в зелёную кровлю |
Ровный слой «везде одинаково» — главная ошибка балластной кровли. В углах ветер отрывает ковёр вдвое с лишним сильнее, чем в центре, поэтому слой считают по зонам, а не в среднем по площади.
Высота столбца — толщина слоя пригруза в масштабе. Жирная линия под ним — мембрана, ниже основание.
e = 18 м · краевая полоса e/10 = 1,8 м · угловой участок e/5 = 3,6 м · кровля 30 × 18 м
| Зона | cp | Площадь | Отсос | Нужен пригруз | Слой | Масса |
|---|---|---|---|---|---|---|
| Угловые зоныучастки длиной e/5 от каждого угла в краевой полосе | -3,4 | 39 м² | 1,55 кПа | 158 кг/м² | 99 мм | 6,1 т |
| Краевые зоныполоса шириной e/10 вдоль парапета | -2,4 | 121 м² | 1,09 кПа | 111 кг/м² | 70 мм | 13,5 т |
| Центральная зонавсё, что внутри краевой полосы | -1,5 | 380 м² | 0,68 кПа | 70 кг/м² | 50 мм | 30,4 т |
⚠ угловые: масса выше заданной допустимой нагрузки; центральная: по расчёту хватило бы меньше, принят минимум 50 мм; балласт оставляем в центре, а 39 м² краёв и углов переводим на механическое крепление
Отсос считается по формуле (11.10) СП 20.13330.2016, затем умножается на коэффициент надёжности γf = 1,4 и переводится в массу делением на ускорение свободного падения.
w₀ = 0,23 кПа · k(12 м) = 0,699 · 1 + ζ = 2,022 · ν = 1,0
угол: 0,23 × 0,699 × 2,022 × 3,4 × 1,4 = 1,55 кПа
масса: 1,55 кПа × 1000 ÷ 9,81 = 158 кг/м²
слой: 158 кг/м² ÷ 1600 кг/м³ × 1000 = 99 мм
зоны: e = min(30; 18) = 18 м → полоса e/10 = 1,8 м, угол e/5 = 3,6 мКалькулятор берёт ту же формулу (11.10) СП 20.13330.2016, по которой считают крепёж механически фиксируемой кровли, но переводит расчётный отсос не в количество саморезов, а в массу пригруза: m = w · 1000 / g. Дальше масса превращается в толщину слоя через насыпную плотность выбранного материала, а объём — в самосвалы.
Два предупреждения калькулятор выдаёт сам. Первое: если нужная масса превышает заданную допустимую нагрузку на перекрытие, зону нельзя держать балластом — углы и края переводят на механическое крепление, а свободной оставляют только центральную часть. Второе: если по расчёту хватило бы слоя тоньше 50 мм, принимается 50 — это минимум из инструкций производителей мембран, практика монтажа, а не требование СП.
Насыпная плотность в расчёте справочная: гравий одной фракции с разных карьеров отличается на сотню килограммов на кубометр. Для проекта её берут по паспорту партии, поэтому и объём в кубометрах стоит считать с запасом на эту разницу.
Вес пригруза складывается с зимней нагрузкой: снег на балластной кровле ложится поверх гравия, и перекрытие держит обе массы сразу. Зимнюю часть считает онлайн-калькулятор снеговой нагрузки, а расход крепежа для зон, которые пришлось перевести на механическое крепление, — калькулятор ветровой нагрузки.
Свободная укладка — это не про экономию на крепеже, а про другой набор рисков.
Балластная кровля — она же балластная система кровли — это плоская кровля, в которой водоизоляционный ковёр не клеят к основанию и не крепят механически по всей площади, а удерживают весом пригруза: гравия, тротуарной плитки или слоя озеленения. Полотно сварено швами и лежит свободно.
Ориентир — не менее 50 кг на квадратный метр гравия фракции 20–40 мм, точный вес считают по ветровому району и высоте здания: чем сильнее ветровой отрыв, тем больше пригруз. По краям и углам кровли, где отрыв максимален, слой утолщают отдельно.
Да, это её сильная сторона: широкий рулон LOGICROOF V-GR шириной 2,05 м закрывает много площади за один проход, а свободная укладка без крепежа быстрее там, где нужно смонтировать большую кровлю в сжатые сроки — склады, торговые центры, производственные корпуса.
Мы собираем пирог из одной линейки: ПВХ-мембрана LOGICROOF V-GR, теплоизоляционные плиты LOGICPIR PROF, разуклонка клиновидными плитами LOGICPIR SLOPE и пароизоляция Технобарьер. Геотекстиль в разделительном слое — тоже ТЕХНОНИКОЛЬ, 300 г/м², термообработанный иглопробивной.
У механически фиксируемой мембрану крепят к основанию телескопическим крепежом по расчётной сетке — количество и шаг зависят от ветровой нагрузки. У балластной крепежа почти нет: полотно лежит свободно, а держит его вес пригруза. Выбор зависит от несущей способности перекрытия: балласт даёт нагрузку в десятки килограммов на метр, крепёж — почти ничего.
Да, и на практике это частый случай: слой пригруза заменяют или дополняют субстратом с растениями. Тогда пирог фактически становится зелёной кровлей, а разделительный и дренажный слои считают уже под нагрузку от грунта и корневую защиту.
Считают по ветровому отсосу: формула (11.10) СП 20.13330.2016 даёт расчётное давление в килопаскалях для каждой зоны кровли, а оно переводится в массу делением на ускорение свободного падения — 1 кПа это примерно 102 кг на квадратный метр. Для Москвы, здания 12 м и кровли 30 × 18 м выходит около 70 кг/м² в центре, 111 кг/м² по краю и 158 кг/м² в углах. Посчитать под свой объект можно калькулятором выше.
Потому что аэродинамический коэффициент отсоса в угловой зоне равен −3,4, а в центральной всего −1,5 (СП 20.13330.2016, таблица В.12). Ветер, обтекая парапет, образует в углах вихри, которые тянут ковёр вверх в два с лишним раза сильнее. Поэтому слой гравия в углу выходит примерно в два раза толще центрального.
Разделить систему: центральную зону оставить балластной, а краевую полосу и углы перевести на механическое крепление телескопическим крепежом. Это штатное решение, а не компромисс — расход крепежа по зонам считается отдельным калькулятором ветровой нагрузки.
