Дом с плоской крышей: кровля, пирог, нагрузка от снега и проверка проекта
Укажите размеры дома, основание, утеплитель и город: расчёт покажет пирог, нагрузку от снега, перепад разуклонки, проверит парапет и воронки и посчитает работу по расценкам.
Укажите размеры дома, основание, утеплитель и город: расчёт покажет пирог, нагрузку от снега, перепад разуклонки, проверит парапет и воронки и посчитает работу по расценкам.

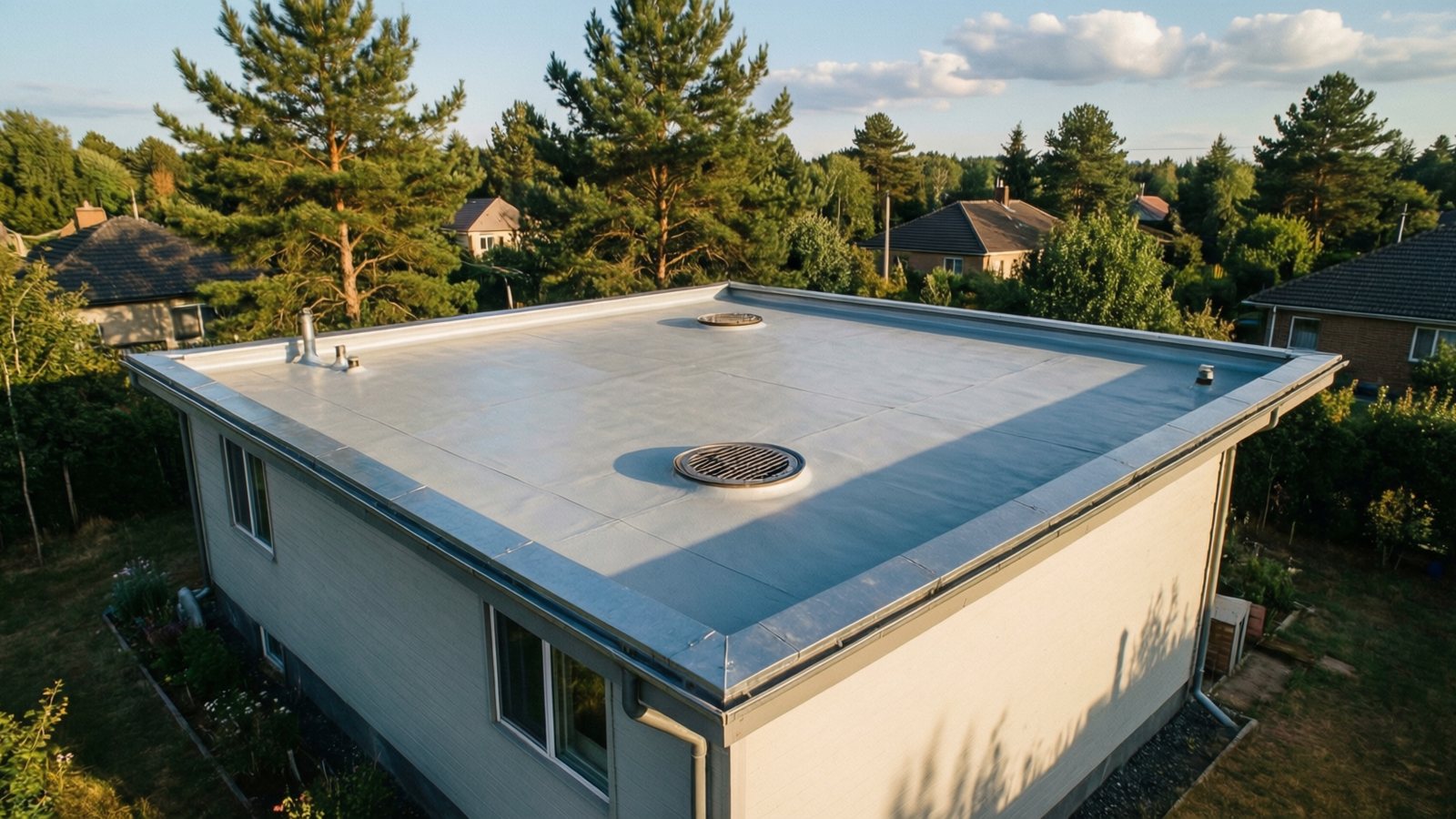

Плоская крыша частного дома это совмещённая кровля: несущая плита или настил, пароизоляция, утеплитель, разуклонка и водоизоляционный ковёр, обычно ПВХ-мембрана. Уклон делается небольшим, 1,5 % и больше, воду собирают внутренние воронки, а по периметру стоит парапет. Свод правил на одноквартирные дома СП 55.13330 прямо отсылает к СП 17.13330 при проектировании кровли (п. 6.3).
Ниже расчёт для вашего дома: что лежит в пироге на вашем основании, какой вес даёт слоистый пирог вместе с расчётным снегом, какого перепада потребует разуклонка, хватает ли парапета и воронок. Проекты домов мы не продаём. Мы делаем кровлю и помогаем проверить, достаточно ли в вашем проекте проработана крыша, чек-лист для этого дальше на странице. Как выглядят готовые дома с плоской крышей и что смотреть в их кровле, показано на странице дома с плоской крышей: примеры. Каталог по стилям и материалам: проекты домов с плоской крышей.
По умолчанию стоит одноэтажный дом 12 на 9 м на железобетонной плите, утеплитель минвата, Москва, парапет 450 мм и две воронки.
| Работа | Объём | По расценкам |
|---|---|---|
| Пароизоляция | 108 м² | 5 940 ₽ |
| Утеплитель минватой | 108 м² | 37 800 ₽ |
| Разуклонка клином, от | 108 м² | 21 600 ₽ |
| Разделительный слой | 108 м² | 4 320 ₽ |
| ПВХ-мембрана на кровле | 108 м² | 48 600 ₽ |
| Узел парапета | 42 пог. м | 41 580 ₽ |
| Воронки внутреннего водостока | 2 шт | 10 000 ₽ |
Это предварительная оценка по СП 17.13330.2017, СП 20.13330.2016, СП 50.13330.2012 и СП 55.13330.2016, а не проект. Вес слоёв справочный, снег взят равномерным (μ = 1), мешки у парапета не учтены. Утеплитель считан для Москвы, в других городах области тепловая зона близка, точную толщину даёт теплотехнический расчёт проекта. Расценки из коммерческого предложения и справочника смет, это работа без материала, материал считаем после замера. Монтаж XPS и PIR в расчёт не входит, он считается по смете.
Состав пирога и требования зависят от того, на чём он лежит.
| Основание | Какие дома | Что важно по СП 17 |
|---|---|---|
| Железобетонная плита | Газобетон, кирпич, монолит | Основание ровное, швы между плитами заделаны раствором не ниже М100, поверхность огрунтована (п. 5.1.4), пароизоляцию поднимают на парапет не ниже толщины утеплителя (п. 4.4в). Уклон создают клином или стяжкой (п. 4.3). |
| Профнастил по стальным балкам | ЛСТК, металлокаркас, модульные дома | Под воронки на настиле делают поддоны (п. 9.6). При горючем утеплителе гофры у стен и парапетов заполняют негорючим материалом на длину не менее 250 мм (п. 5.2.4). |
| Деревянные балки и настил | Каркасные дома, брус, СИП | Сплошной настил из ОСП-3, ОСП-4 или фанеры ФСФ толщиной не менее 12 мм, между листами зазор 3 до 5 мм (п. 5.1.4е). Нагрузку воспринимают балки, их сечение считает проект. |
Газобетон или кирпич это материал стен, а основанием под кровлю служит перекрытие. Поэтому в расчёте выбирается именно оно. Подробнее про деревянные дома на странице плоская кровля для деревянного дома.
Слои снизу вверх и толщина утеплителя по СП 50 для Москвы.
| Слой | Что в нём |
|---|---|
| 1. Основание | Плита перекрытия, профнастил или деревянный настил, в зависимости от дома. |
| 2. Пароизоляция | Защищает утеплитель и основание от влаги из дома, у парапета поднята на высоту не менее толщины утеплителя (п. 4.4в СП 17). Подробнее про пароизоляцию. |
| 3. Утеплитель | Толщина по СП 50 для жилого дома в Москве: минеральная вата около 190 мм, XPS около 160 мм, PIR около 130 мм. Точное значение даёт теплотехнический расчёт проекта. |
| 4. Разуклонка | Клиновидные плиты утеплителя или стяжка, уклон не менее 1,5 % (табл. 4.1 СП 17). Расчёт клиновидного утеплителя. |
| 5. Разделительный слой | Стеклохолст или геотекстиль между утеплителем и мембраной, если этого требует документация производителя мембраны. |
| 6. Мембрана | ПВХ или ТПО мембрана, сварка горячим воздухом, крепление механическое или балластом. Чем отличаются ПВХ, ТПО и жидкая резина. |
Воронки, водораздел и путь воды.
Перечень п. 4.14 СП 17.13330.2017: отметьте, что есть в вашем проекте.
Если проект дома делали без кровельщика, крыша в нём часто нарисована одной линией на разрезе. По СП 17 в рабочих чертежах крыши нужно указать всё из списка ниже.
Отметьте, что есть в вашем проекте кровли.
Нет чего-то из списка, значит эти решения придётся принимать на месте, а ошибки в узлах примыканий потом проявляются протечками. Пришлите проект, посмотрим крышу и скажем, что нужно доработать.
Высота зависит от того, выходят ли на крышу.
Работа без материала, из коммерческого предложения и справочника смет.
| Вид работ | Единица | Ставка работы |
|---|---|---|
| Пароизоляционный слой | м² | 55 ₽ |
| Утеплитель минватой | м² | 350 ₽ |
| Разуклонка клиновидными плитами | м² | от 200 ₽ |
| Разделительный слой из стеклохолста | м² | 40 ₽ |
| ПВХ-мембрана на кровле | м² | 450 ₽ |
| Узел парапета: мембрана, рейка, фартуки или крышки | пог. м | 990 ₽ |
| Воронка внутреннего водостока | шт | 5 000 ₽ |
| Мощение террасы плиткой по геотекстилю | м² | от 1 050 ₽ |
Для дома 12 на 9 м на плите с минватой и двумя воронками работа по кровле выходит от 169 840 ₽ без материала: расчёт выше покажет цифру для ваших размеров. Материал закупаем по ценам производителя, смету составляем после замера. Полный набор работ и калькулятор по этапам на странице монтаж плоской кровли.
То, что обычно выясняют по телефону.
Безналом с НДС или без НДС, по QR-коду, наличными. Первый заказ по предоплате, при повторных можно по договору.
Материал везём с завода в Рязани, срок и стоимость зависят от поставки, точную сумму называем в счёте.
Смета, график и ответственность фиксируются в договоре. Выезд на замер и расчёт бесплатные.
Точные условия индивидуальные и прописываются в договоре.
Можно. Свод правил на одноквартирные дома СП 55.13330.2016 при проектировании кровли отсылает к СП 17.13330 (п. 6.3), а тот допускает плоские кровли из рулонных и мастичных материалов с уклоном не менее 1,5 % для полимерных неэксплуатируемых (табл. 4.1).
Для полимерных неэксплуатируемых кровель не менее 1,5 %, для эксплуатируемых и инверсионных от 1,5 до 3,0 %, в ендовах между воронками не менее 0,5 % (табл. 4.1 и п. 4.3 СП 17.13330.2017). Уклон создают клиновидным утеплителем, стяжкой или засыпкой, либо наклоном несущих конструкций.
Нормативный вес снегового покрова для Москвы 1,45 кПа, для Клина 1,85 кПа, для Серпухова 1,50 кПа (приложение К СП 20.13330.2016). Расчётная нагрузка равна 1,4 от нормативной (п. 10.12), для Москвы около 2,03 кПа или 207 кг на м². Снеговые мешки у парапетов и перепадов считает конструктор по приложению Б.
По СП 50.13330 для жилого дома в Москве требуемое сопротивление теплопередаче покрытия около 4,46 м²·°C/Вт. Это около 190 мм минеральной ваты, 160 мм XPS или 130 мм PIR без учёта сопротивления плиты и мембраны. Окончательно толщину определяет теплотехнический расчёт проекта.

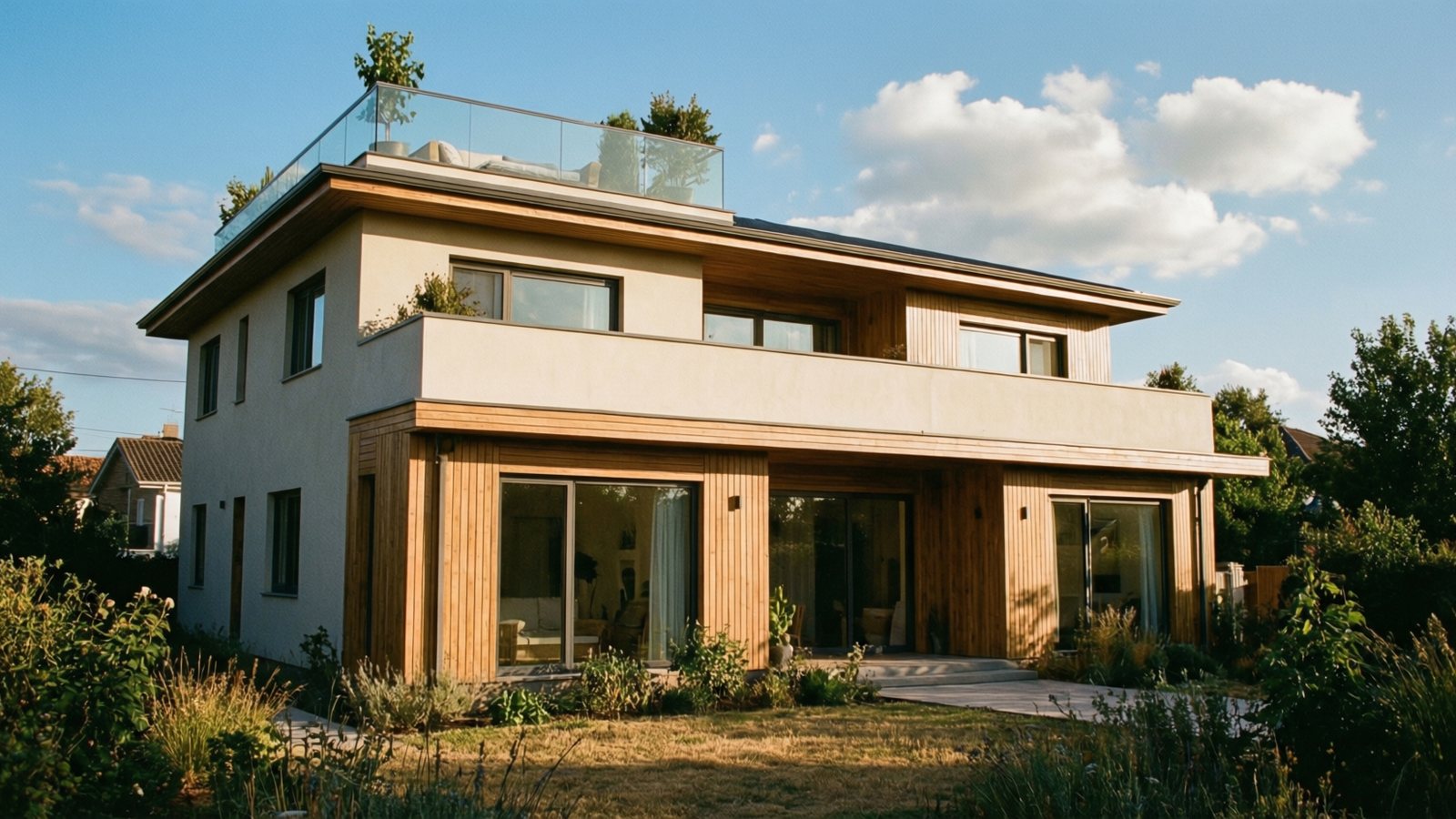

При внутреннем водостоке парапет по периметру стандартен: на него заводят ковёр на 300 мм и более (п. 5.1.20 СП 17). Как ограждение кровли он должен быть не ниже 0,9 м (п. 8.3 СП 55.13330.2016), для террасы 1,2 м (п. 5.3.4 СП 17).
Чаще всего ПВХ или ТПО мембрана: она сваривается горячим воздухом, подходит для сложной геометрии и сложных узлов. Битумные рулонные материалы наплавляют горелкой, жидкие мастики наносят слоями. Сравнение на странице про ПВХ, ТПО и жидкую резину.
СП 17.13330 перечисляет, что нужно указать в рабочих чертежах крыши: план и конструктивное решение, марки материалов, уклоны, воронки, деформационные швы, узлы примыканий, тип и шаг крепёжных элементов (п. 4.14). Отметить, что есть в вашем проекте, можно в чек-листе выше.
Работа по нашим расценкам: пароизоляция 55 ₽, утеплитель минватой 350 ₽, ПВХ-мембрана 450 ₽ за м², узел парапета 990 ₽ за погонный метр, воронка 5 000 ₽ за штуку. Для дома 12 на 9 м с двумя воронками получается от 169 840 ₽ без материала. Материал считаем после замера.
Основная наша работа это кровля, парапеты и водоотвод. Строительство дома под ключ с плоской кровлей мы тоже обсуждаем, подробности называем после разговора и изучения проекта: оставьте заявку или позвоните.
