Кровельная воронка для плоской кровли: как выбрать, парапетная воронка, обогрев, установка

01
подбор

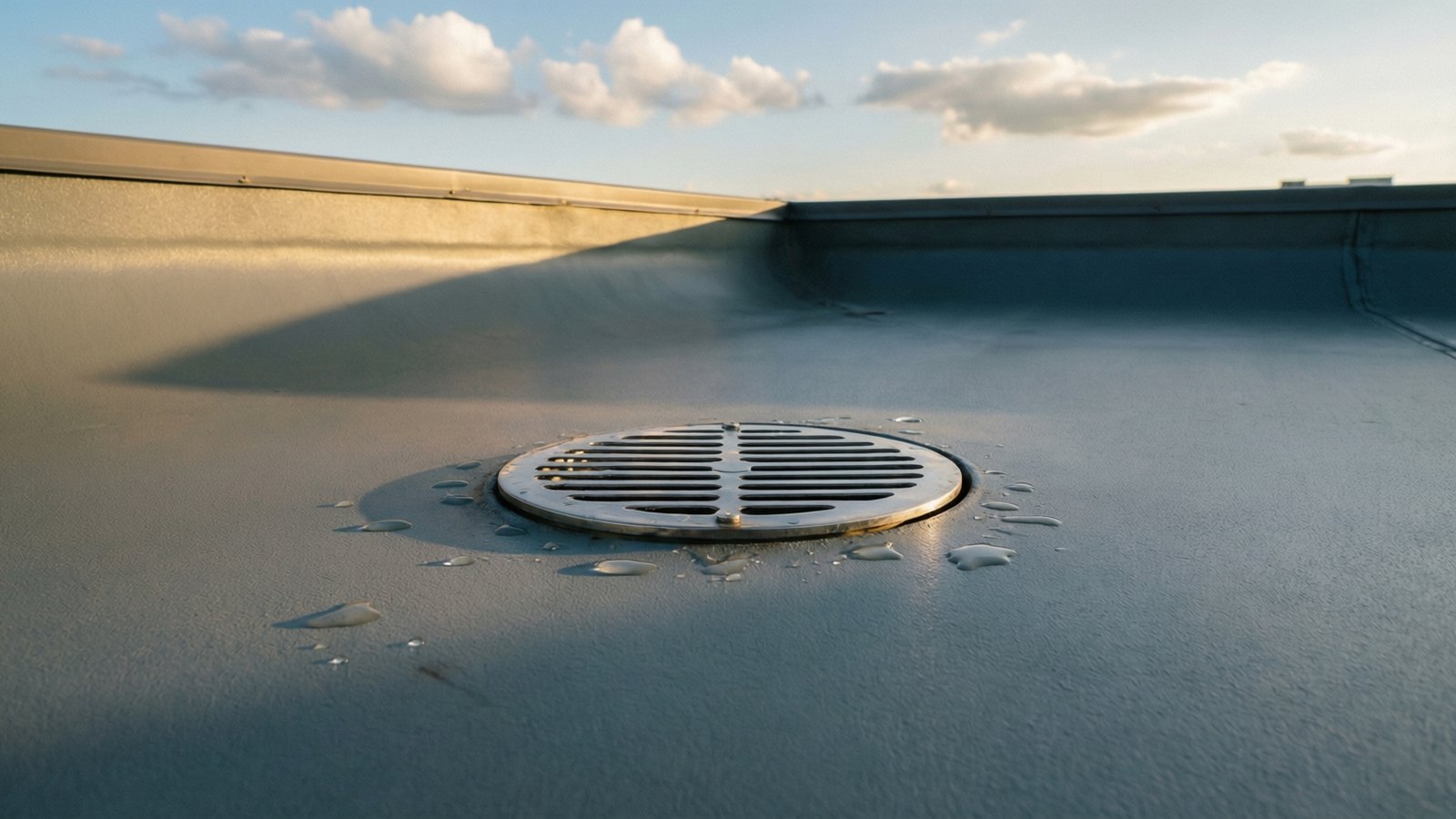

Воронка это точка, где крыша встречается с водостоком. От того, как она подобрана и соединена с ковром, зависит, будет ли кровля течь у воронки. СП 17.13330.2017 в п. 9.8 требует соединять ковёр с воронкой съёмным или несъёмным фланцем либо интегрированным фартуком, совместимым с материалом ковра, а в п. 9.2 задаёт минимум двух воронок на кровле с аварийным выпуском через парапет.

Подбор ниже собирает правила по вашему случаю: покрытие, основная или парапетная воронка, здание с отоплением или без, обычная или эксплуатируемая кровля, плита или профнастил. Сколько воронок нужно, считает калькулятор водоотвода, как вокруг воронки собирается ковёр, видно на странице монтаж мембранной кровли.

02
подбор

Подбор

Какая воронка нужна на вашей кровле

По умолчанию стоит основная воронка на ПВХ-мембране в отапливаемом здании по железобетонной плите, расход 8 л/с.

Покрытие кровлиНазначение воронкиЗданиеКровляОснованиеРасход на воронку, л/с

Воронка с обжимным фланцем или с интегрированным фартуком из ПВХ или ТПО, который приваривают к мембране горячим воздухом (п. 9.8 СП 17: фартук должен быть совместим с материалом ковра).
Основная воронка внутреннего водостока: равномерно по пониженным участкам, не менее двух на кровле (п. 9.2 СП 17), расход по паспорту воронки (п. 21.12 СП 30).
В отапливаемом здании воронка обычно получает тепло от помещения, но кабельную систему противообледенения СП 17 в п. 9.13 всё равно требует предусмотреть.
Листо- или гравиеуловитель на воронке защищает её от засора (п. 9.9 СП 17).
Воронку закрепляют к плите и соединяют со стояком через компенсатор (п. 9.4 СП 17, п. 21.9 СП 30), ковёр вокруг опускают на 15–20 мм (п. 5.1.25).
Расход на воронку 8 л/с не больше 8 л/с, паспортной для Ø110 ТЕХНОНИКОЛЬ: такой воронки достаточно.

Типовой подбор по СП 17.13330.2017 и СП 30.13330.2020, это не проект. Пропускная способность Ø110 ТЕХНОНИКОЛЬ 8 л/с указана производителем, у других воронок смотрите паспорт. Число воронок считает калькулятор водоотвода.

03
виды

Виды воронок

Какие бывают кровельные воронки

Различаются способом соединения с ковром и назначением.

Вид воронки	Как соединяется с ковром	Где применяют
С обжимным фланцем	Ковёр зажимают между фланцем и чашей, механическое соединение	Любые ковры, самый универсальный вариант, нужно проверить совместимость материалов
С интегрированным фартуком ПВХ или ТПО	Фартук приваривают горячим воздухом к мембране	Мембранные кровли из ПВХ и ТПО
С битумным фартуком	Фартук наплавляют к основному ковру	Наплавляемые битумные кровли
Парапетная	Патрубок через парапет с фартуком по ковру на парапете	Аварийный водоотвод, одна из двух обязательных воронок может быть парапетной
С обогревом	Греющий кабель встроен в корпус	Неотапливаемые здания, холодные чердаки, суровый климат

Для примера, у воронок TERMOCLIP ВФ Ø110 ТЕХНОНИКОЛЬ производитель указывает применение с разными кровельными материалами и пропускную способность 8 л/с. Для других воронок берите паспортное значение (п. 21.12 СП 30.13330.2020).

04
парапет

Парапетная воронка

Парапетная воронка и аварийный водоотвод

Вода должна уйти, даже если основная воронка засорилась.

Схема парапетной воронки: ковёр заходит на парапет, в парапете закреплён патрубок, вода уходит наружу, если основная воронка засорилась. Высоту входной кромки определяет проект (п. 9.2 СП 17.13330.2017).

Зачем. На самом низком участке кровли при необходимости предусматривают аварийный водоотвод сквозь парапет парапетной воронкой (п. 9.2 СП 17).
Сколько. На кровле не менее двух воронок, одна из них может быть парапетной (п. 9.2). Расстояние между воронками не больше 48 м (п. 21.5 СП 30). До какой высоты поднимется вода, если основные воронки забились, считает расчёт парапетной воронки.
Узел. Ковёр на парапете защищён от механических повреждений (п. 5.3.6), заход ковра не менее 300 мм (п. 5.1.20). Подробно: узел парапета.

05
монтаж

Монтаж

Как устанавливают воронку на плоской кровле

Шесть правил, которые проверяют на приёмке.

Основание. Чашу воронки закрепляют к плите перекрытия и соединяют со стояком через компенсатор (п. 9.4 СП 17, п. 21.9 СП 30). На профнастиле предусматривают поддон (п. 9.6).
Понижение ковра. Вокруг воронки ковёр опускают на 15–20 мм, воронка в самой низкой точке (п. 5.1.25 СП 17). Схема на странице про водоотвод.
Соединение. Фланцем или совместимым фартуком (п. 9.8).
Защита от засора. Листо- или гравиеуловитель, на эксплуатируемых кровлях съёмная решётка или ревизионный колодец (п. 9.9).
Обогрев. Кабельная система противообледенения (п. 9.13 СП 17), в неотапливаемом здании воронка и стояк с положительной температурой (п. 21.4 СП 30): обогрев воронок.
Над квартирами. При бесчердачном варианте воронки над жилыми квартирами не размещают (п. 21.5 СП 30).

06
видео

Видео

Установка воронки на ПВХ-кровле на видео

Воронка, надставной элемент и воронка с корпусом из ПВХ.

Видео с канала «Акванд»: две системы внутреннего водостока на ПВХ-мембране.

07
расценки

Расценки

Расценки на монтаж воронок

Работа без материала, из коммерческого предложения.

Вид работ	Единица	Ставка работы
Монтаж и гидроизоляция воронки внутреннего водостока	шт	5 000 ₽
Монтаж парапетных крышек, фартуков и отливов	пог. м	350 ₽
Монтаж мембраны на парапет	пог. м	350 ₽
Гидроизоляция примыкания выхода на кровлю	шт	12 000 ₽

Воронки и трубы закупаем по ценам производителя, смету составляем после замера. Если воронка протекает: устранение протечек.

08
условия

Условия

Оплата, доставка и гарантия

То, что обычно выясняют по телефону.

Цена и оплата

Платить можно как удобно

Безналом с НДС или без НДС, по QR-коду, наличными. Первый заказ по предоплате, при повторных можно по договору.

Доставка

От 1 до 3 дней, от 10 до 50 тыс. ₽

Материал везём с завода, срок и стоимость зависят от поставки, точную сумму называем в счёте.

Под ключ

Кровля и водоотвод одним договором

Смета, график и ответственность фиксируются в договоре. Выезд на замер и расчёт бесплатные.

Гарантия

До пяти лет на монтаж

Точные условия индивидуальные и прописываются в договоре.

09
вопросы

Вопросы

Частые вопросы про кровельные воронки

Какую воронку выбрать для плоской кровли

Выбор зависит от покрытия: для ПВХ и ТПО воронка с обжимным фланцем или фартуком, который приваривают, для наплавляемой кровли с битумным фартуком или фланцем (п. 9.8 СП 17.13330.2017). В неотапливаемом здании берут воронку с обогревом. Подбор на странице учитывает покрытие, здание, основание и расход.

Что такое парапетная воронка

Это воронка, которая выпускает воду через парапет наружу. Она служит аварийным водоотводом на самом низком участке кровли и может быть одной из двух обязательных воронок (п. 9.2 СП 17.13330.2017).

Сколько воронок нужно на плоской кровле

Не менее двух, шаг между ними не более 48 м (п. 21.5 СП 30.13330.2020), дальше число определяет расчёт расхода. Для кровли 40 × 25 м в Москве получается три воронки по 8 л/с, расчёт на странице про водоотвод.

Может ли воронка стоять выше поверхности кровли

Нет. Воронка стоит в самой низкой точке кровли, а ковёр вокруг неё опускают на 15–20 мм (п. 5.1.25 СП 17.13330.2017), иначе вода будет стоять вокруг.

Нужен ли обогрев воронки

В неотапливаемых зданиях нужен: положительная температура в воронках и трубах зимой (п. 21.4 СП 30.13330.2020). СП 17.13330.2017 в п. 9.13 требует предусматривать кабельную систему противообледенения. Воронки выпускают со встроенным обогревом.

Как устанавливать воронку на профнастиле

На несущем профилированном настиле для воронок предусматривают поддоны (п. 9.6 СП 17.13330.2017), ковёр опускают на 15–20 мм, чашу соединяют со стояком через компенсатор.

Нужна ли решётка на воронке эксплуатируемой кровли

Да, над воронками и лотками на эксплуатируемых кровлях предусматривают съёмные дренажные решётки или ревизионные колодцы (п. 9.9 СП 17.13330.2017).

Сколько стоит установка воронки

Монтаж и гидроизоляция воронки внутреннего водостока 5 000 ₽ за штуку по нашим расценкам. Сами воронки и трубы закупаем по ценам производителя, смету составляем после замера.
