Varanda House
Esquadra Arquitetos, Бразилиа, Бразилия, 2024 год, 500 м²
Что известно о доме
- Одноэтажный дом площадью 500 м² в Бразилиа, построен в 2024 году по проекту бюро Esquadra Arquitetos.

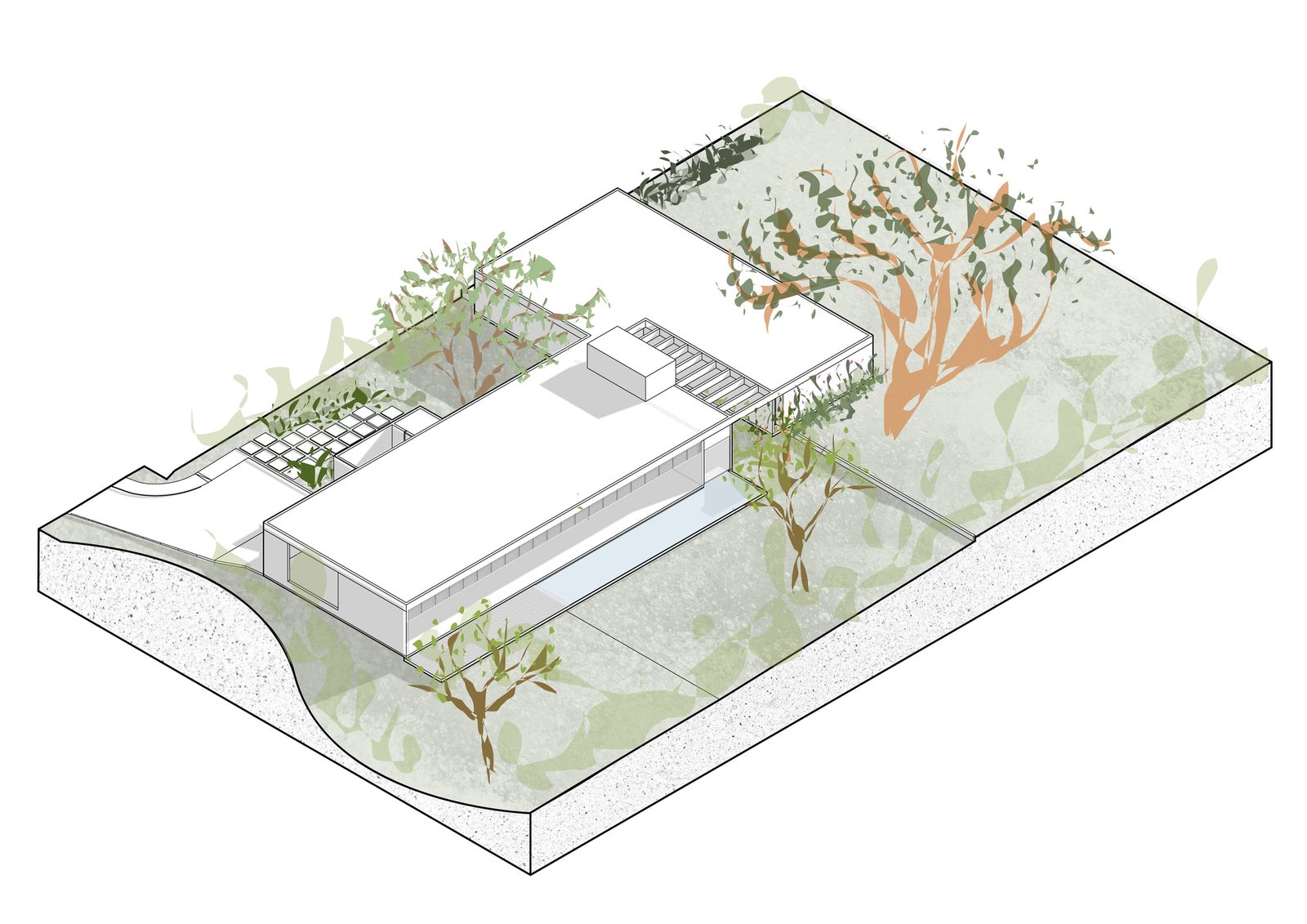

- Участок просторный, с мягким уклоном и деревьями серрадо, бразильской саванны. Дом проектировали, сохраняя растительность и вслушиваясь в место.

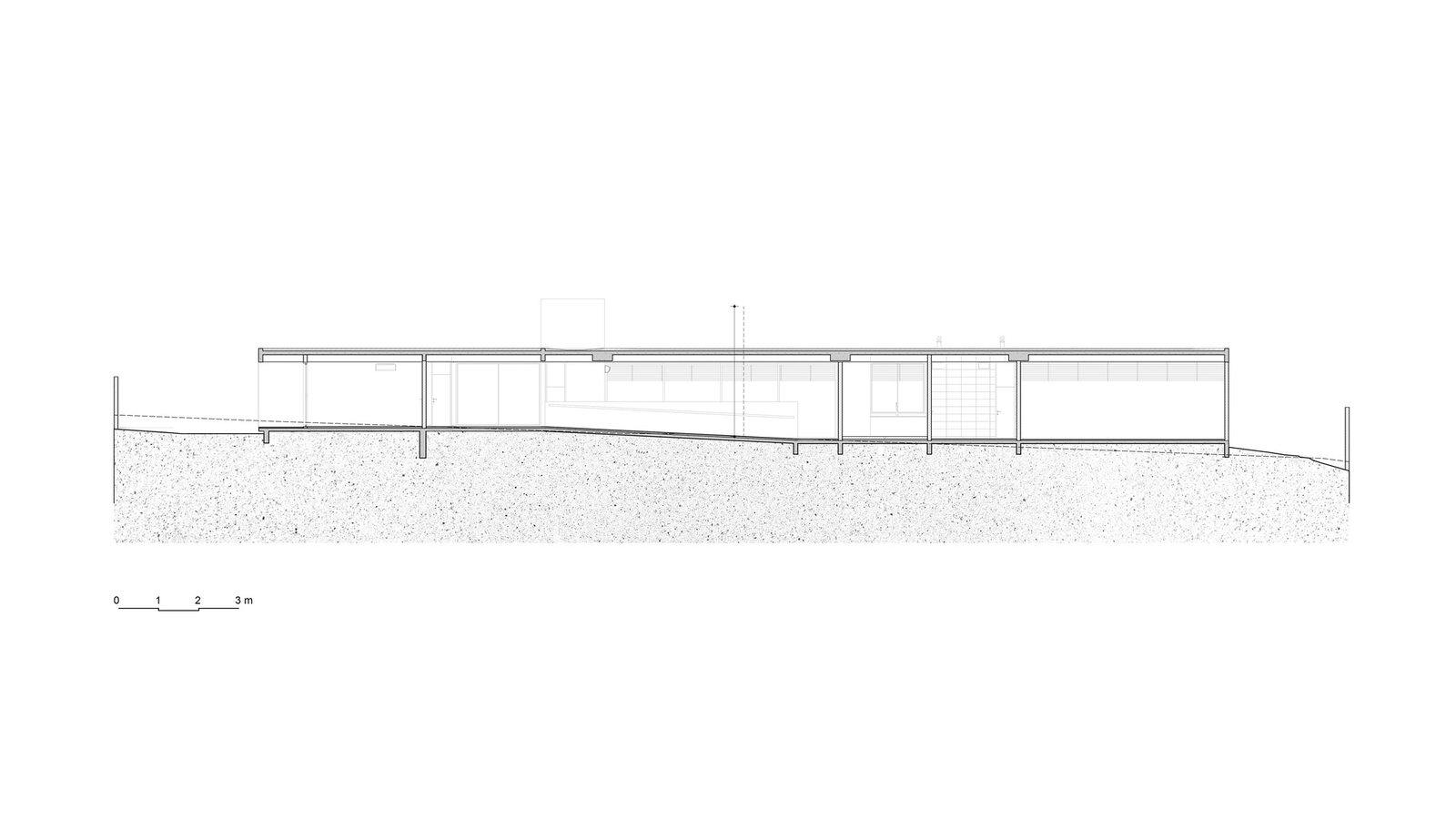

- По разрезу видно, что пол дома спускается ступенями по склону, а плита кровли остаётся горизонтальной на всю длину дома.
Что видно на кадрах

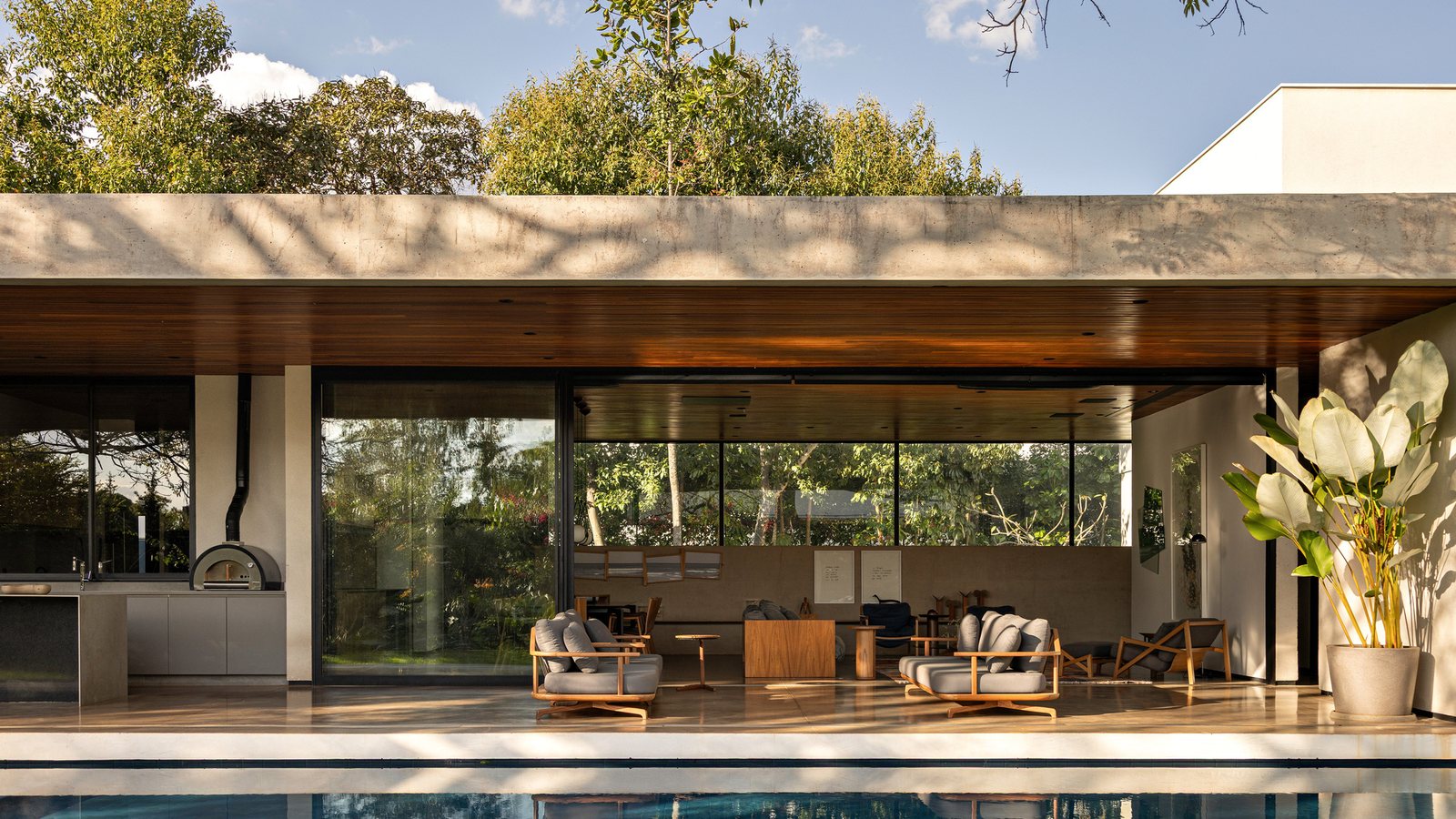

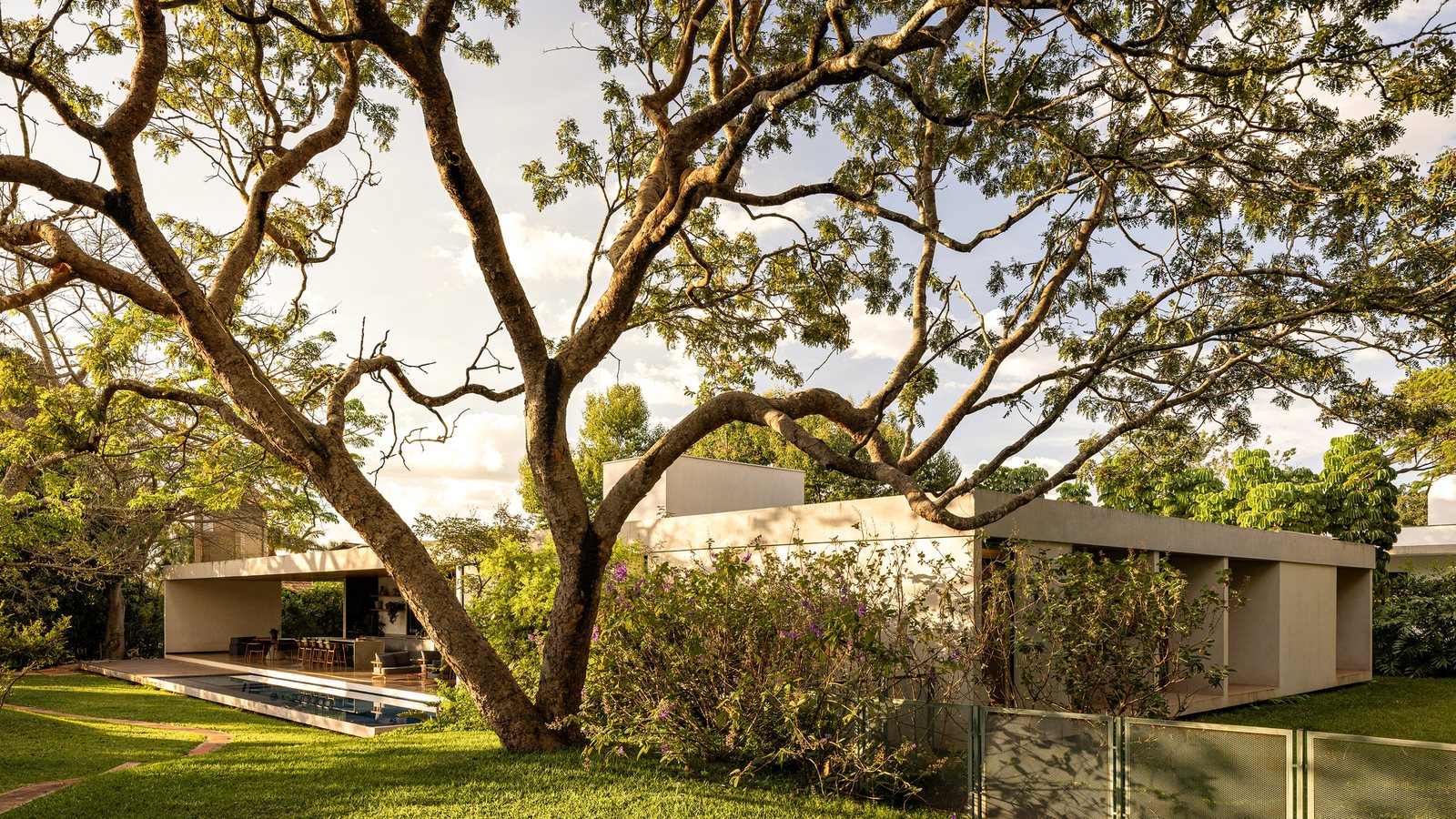

- Кровля бетонная и плоская: плита идёт над всем домом одной линией, над верандой выступает глубоким свесом с деревянной подшивкой снизу.

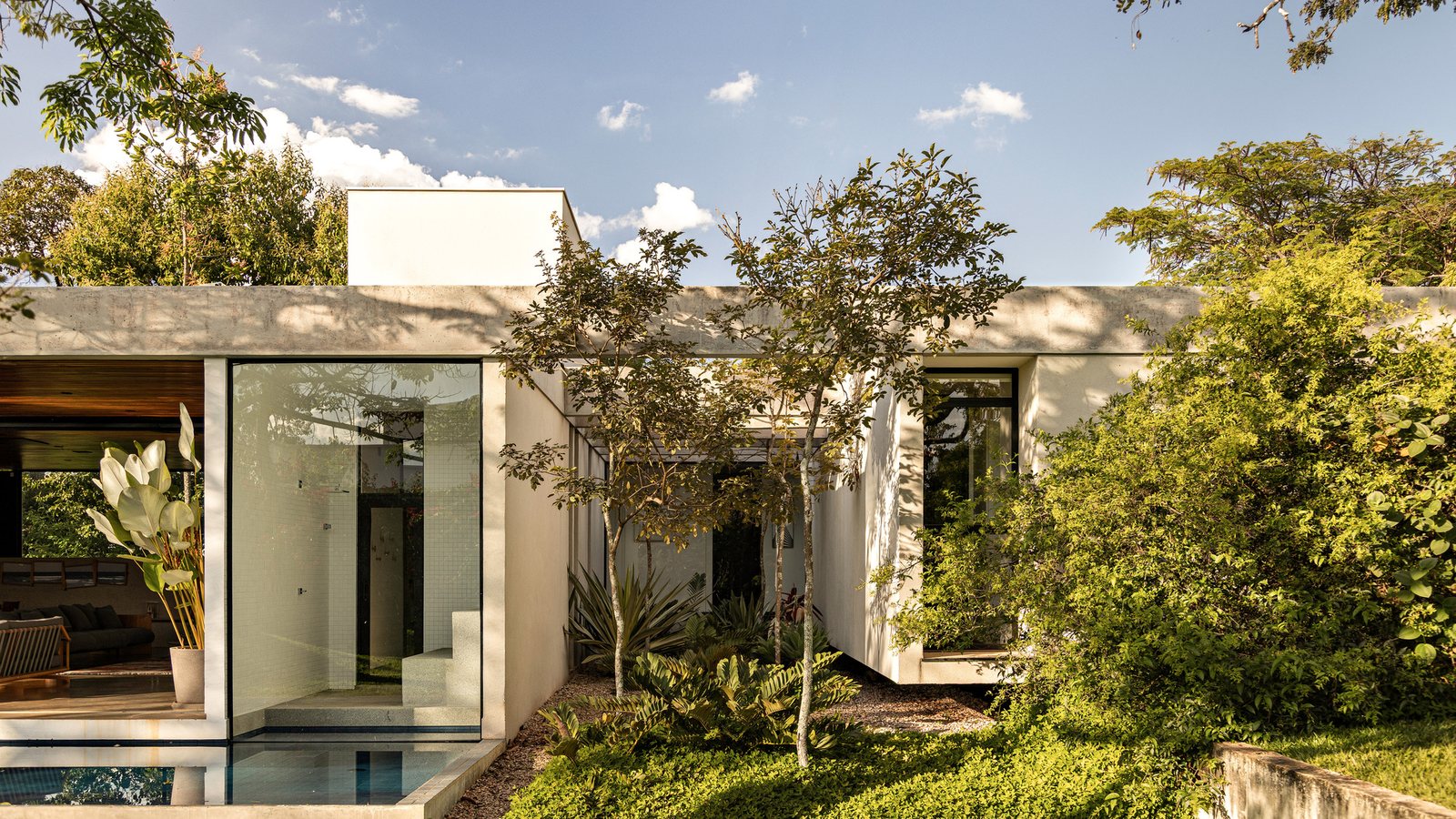

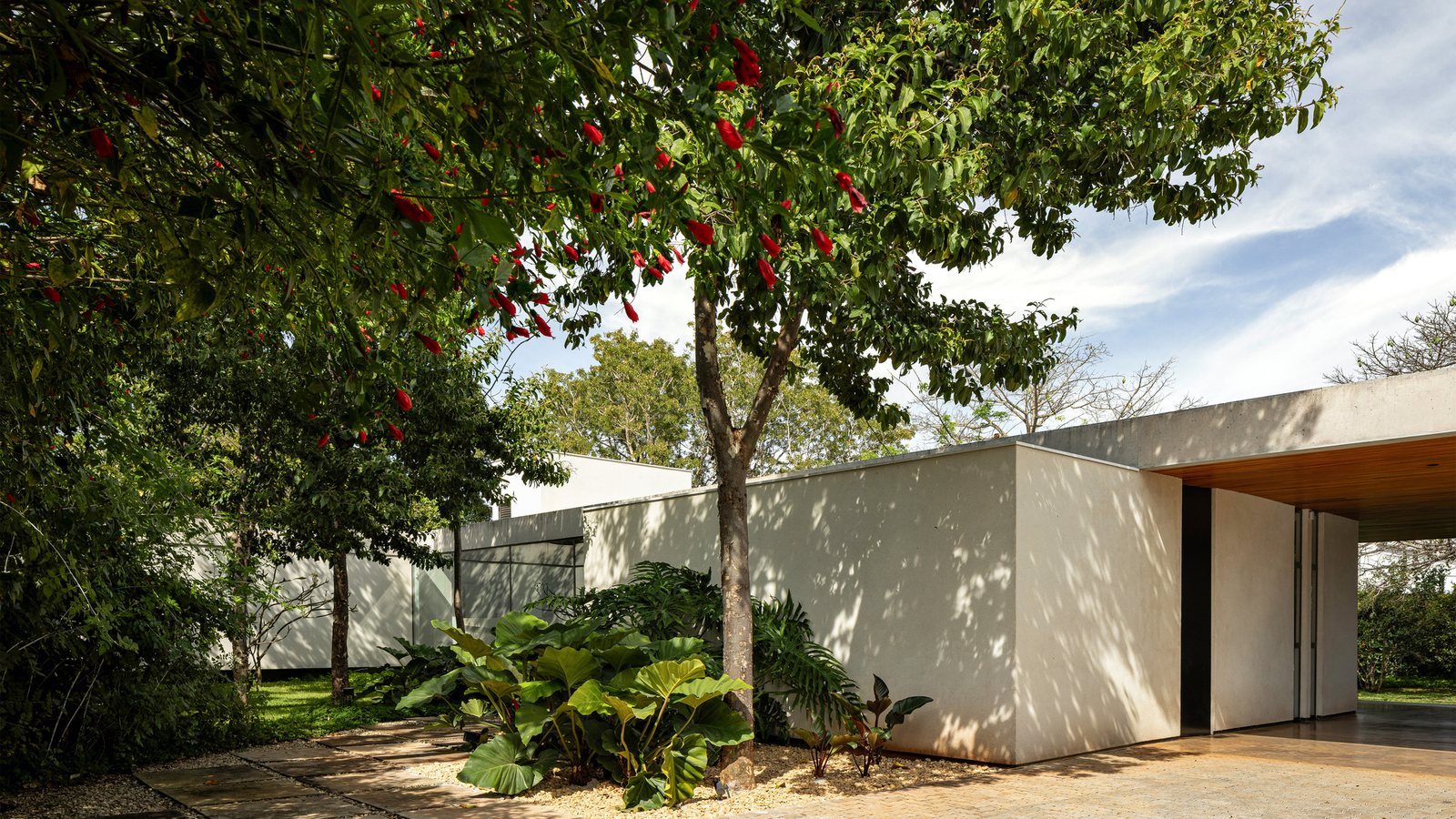

- Край плиты на кадрах бетонный и без парапета, на видимых фасадах не видно ни водосточных труб, ни воронок.
- На разрезе над плитой видны два небольших выступа, назначение в источнике не указано.

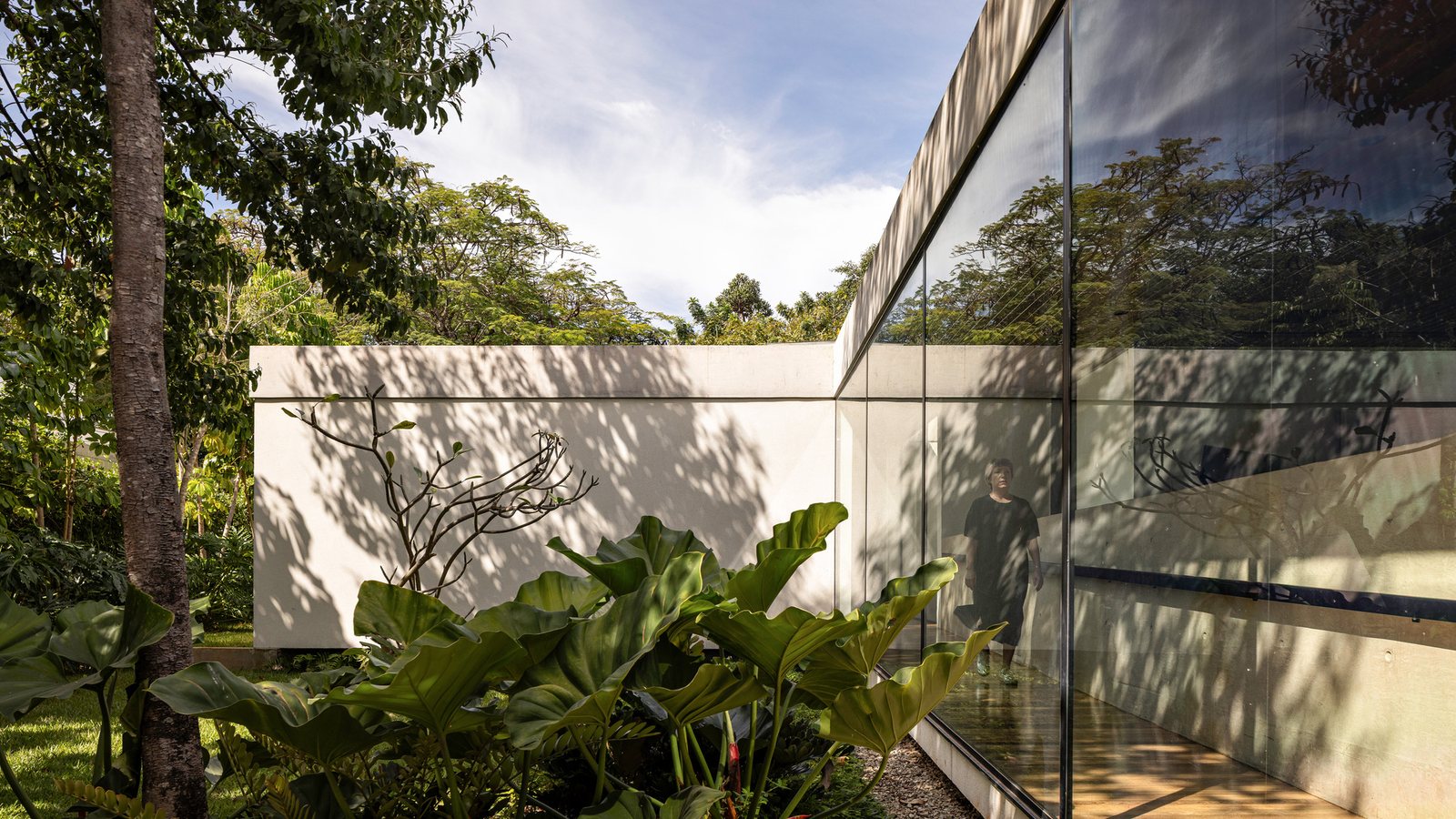

- Остекление идёт вдоль веранды, поэтому плита работает как навес над стеклом и бассейном.
Что изменится, если строить такой дом в Подмосковье
- В Бразилиа нет снеговой нагрузки. В Москве нормативный вес снега 1,45 кПа, расчётный 2,03 кПа, около 207 кг на м² (п. 10.12 и приложение К СП 20.13330.2016), и широкий свес над верандой придётся считать на неё.
- Горизонтальная плита требует уклона в пироге: по таблице 4.1 СП 17 для полимерной кровли не менее 1,5 %, его делают клином или стяжкой (п. 4.3). По нашему расчёту для жилого дома в Москве это около 190 мм минеральной ваты и клин.
- Условный пример для кровли 100 м² на плите: работа по нашим расценкам около 133 500 ₽ без материала (слои 109 500 ₽, фартук по краю 40 пог. м 14 000 ₽ и две воронки 10 000 ₽). Размеры настоящей кровли в источнике не указаны, поэтому цифры дают порядок, а не смету.
Что проверить в кровле такого дома
- Высота края плиты над ковром: если вровень, парапета нет и вода уходит через край, условия разобраны на странице неорганизованный водосток. Если край выше ковра, это парапет: заход ковра не менее 300 мм (п. 5.1.20 СП 17) и фартук, узел на странице парапет плоской кровли.
- Куда уходит вода с кровли, если труб не видно: внутренние воронки с отводом в стенах или без них, воронок не меньше двух (п. 9.2 СП 17).
- Выступающие над плитой патрубки и проходки требуют герметичного узла, место размещения и число задаёт проект.
- Если на крышу выходят, ограждение не менее 0,9 м (п. 8.3 СП 55.13330.2016), а для террасы парапет 1,2 м (п. 5.3.4 СП 17).
Архитекторы: Esquadra Arquitetos, руководитель Filipe Monte Serrat, команда Guido Saboya, Gabriela Medeiros, Soledad Hurtado
Фото: Joana França
Генподряд: Engenil, конструктив André T Cordeiro, ландшафт Quinta Arquitetura
Текст описания проекта: Lúria Rezende (по ссылке на оригинал)
Источник: ArchDaily. Фото и чертежи принадлежат авторам и показаны с указанием источника, разбор кровли наш.
