Выберите город, укажите уклон и длину ската, покрытие и допустимую нагрузку по паспорту изделия: расчёт покажет нагрузку от сползания снега, сколько рядов нужно и сколько стоит установка.

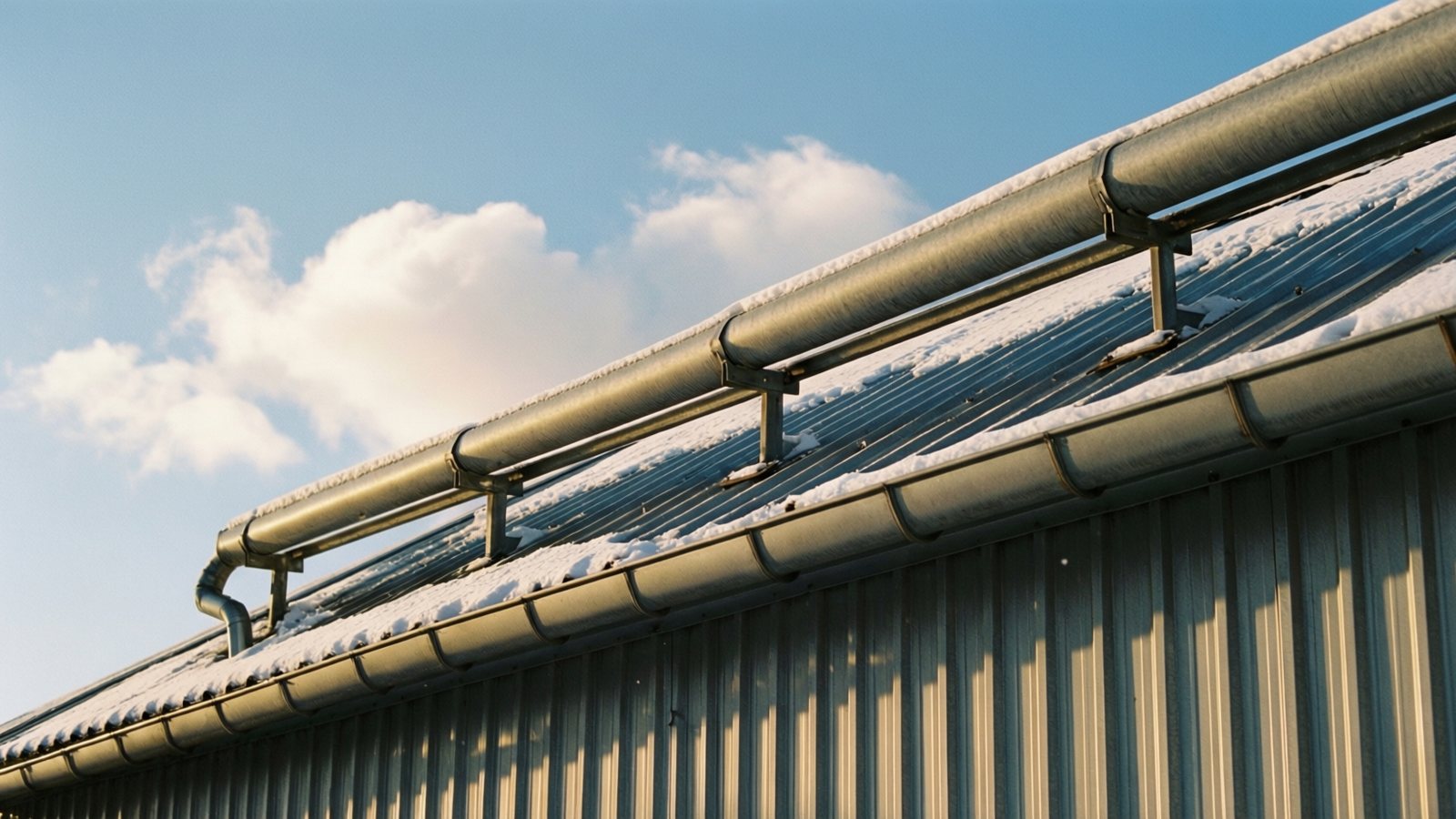

Снегозадержатели удерживают снег на кровле, чтобы он не сходил лавиной на людей, входы и водосточную систему. Для кровель с наружным водостоком их устройство прямо требует СП 17.13330.2017 (п. 9.11), а на кровлях с внутренним водостоком и парапетом такой нагрузке сопротивляется парапет.
Ниже расчёт по формуле 10.4 СП 20.13330.2016: нагрузка от сползания снега растёт с длиной ската, поэтому на длинных скатах профнастила одного ряда мало. Сколько рядов нужно, зависит ещё и от того, какую нагрузку допускает выбранное изделие по паспорту. Для складов, торговых центров и производств профнастил по уклону разобран на странице монтаж профнастила.
По умолчанию стоит Москва, уклон 12°, ската 9 м, профнастил, наружный водосток, допустимая нагрузка 2 кН/м (как пример, возьмите значение из паспорта) и карниз 60 м.
Расчёт по СП 20.13330.2016 (п. 10.12 и 10.13, формула 10.4) и СП 17.13330.2017 (п. 9.11, 9.12), это не проект. Снег принят равномерным (коэффициент формы 1), снос снега и таяние не снижают нагрузку сверх коэффициента 0,9. Допустимую нагрузку на ряд берите из паспорта выбранного изделия: значение 2 кН/м в полях стоит как пример. Расценка из справочника смет, это работа без материала.

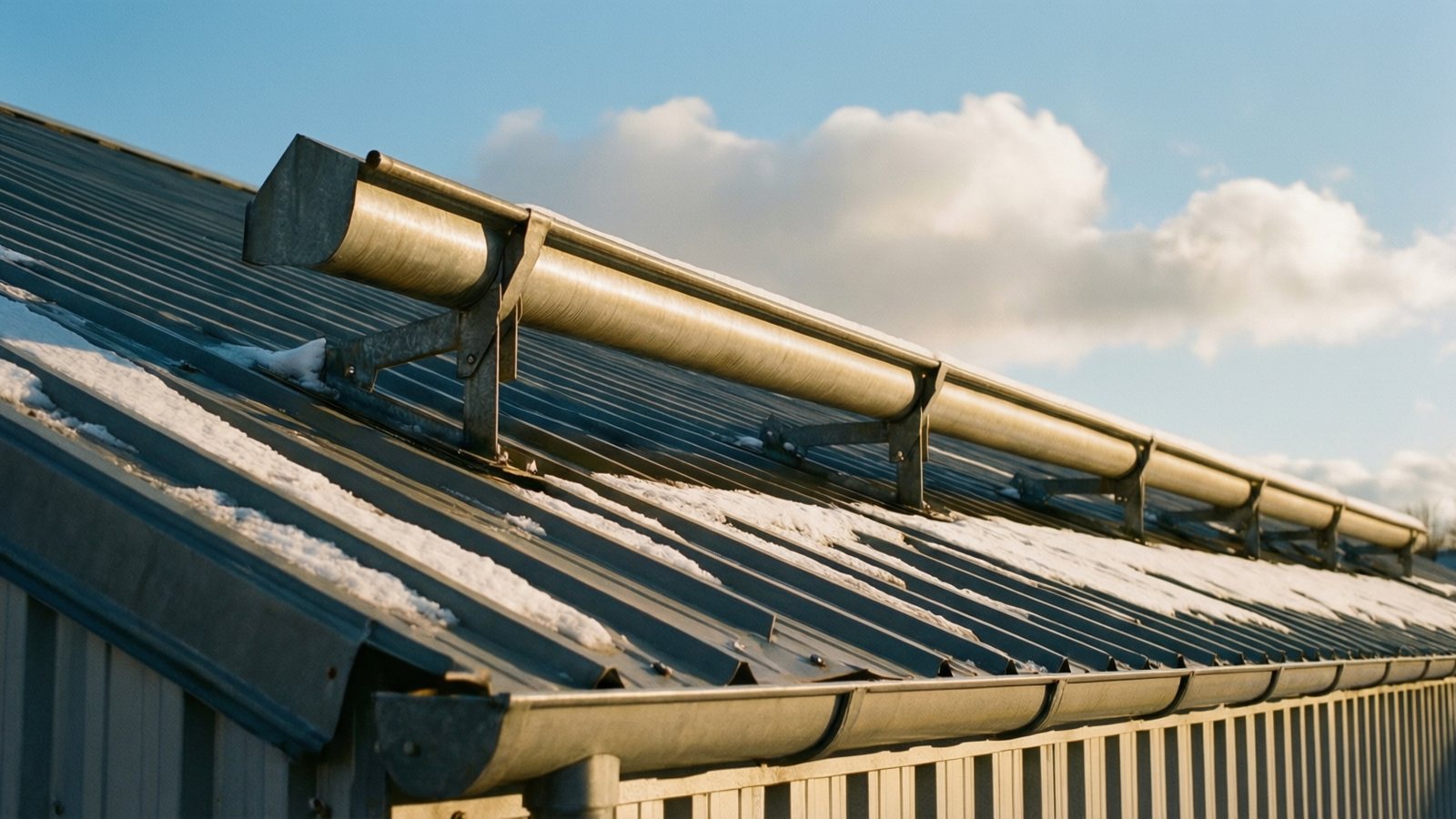

Ряд над несущей стеной, нагрузка вдоль ската.
Формула 10.4 СП 20.13330.2016 и коэффициенты трения.
Нормативная горизонтальная нагрузка на 1 м ряда равна T = kt · S0 · sin α · (cos α − ν) · L, кН/м. Здесь kt = 0,9 учитывает таяние снега, S0 нормативный вес снега на покрытии, α уклон не менее 12°, ν коэффициент трения снега по материалу, L длина зоны сползания или расстояние между снегозадерживающими преградами в горизонтальной проекции. Расчётное значение получают умножением на 1,4 (п. 10.12).
| Материал покрытия | Коэффициент трения ν |
|---|---|
| Сталь листовая (профнастил) | 0,02 |
| Сталь, фальцевая кровля | 0,03 |
| Алюминий | 0,04 |
| Полимерное покрытие из ПВХ | 0,014 |
| Металлочерепица | 0,1 |
| Керамическая черепица | 0,2 |
Для примера из расчёта выше (Москва, 12°, ската 9 м, профнастил) нормативная нагрузка около 2,34 кН/м, расчётная около 3,28. Если изделие по паспорту выдерживает 2 кН/м, на скате 9 м нужно 2 ряда.
Решает тип водостока, а не материал кровли.
| Условие | Что требуется | Источник |
|---|---|---|
| Кровля с наружным водостоком | Снегозадерживающие устройства предусматривают | п. 9.11 СП 17.13330.2017 |
| Производственное здание с наружным водостоком | Снегозадержание по СП 17 | п. 6.1.18 СП 56.13330.2021 |
| Кровля с внутренним водостоком и парапетом | Устройства по п. 9.11 не требуются, а парапет воспринимает нагрузку от сползания | п. 9.11 СП 17, п. 10.13 СП 20 |
| Профилированный лист, уклон ниже 20 % (12°) | Ниже предела таблицы 4.1, нужны дополнительные меры по герметизации стыков | табл. 4.1 и п. 4.3 СП 17 |
Плоскую кровлю с внутренним водостоком мы не снабжаем снегозадержателями: вместо них стоит парапет, его высота и узлы разобраны на странице парапет плоской кровли. Если водосток наружный и неорганизованный, смотрите условия на странице неорганизованный водосток.
Работа без материала, из справочника смет.
| Вид работ | Единица | Ставка работы |
|---|---|---|
| Установка элементов снегозадержания | пог. м | от 360 ₽ |
| Установка кровельного ограждения | пог. м | от 390 ₽ |
| Установка водостоков | пог. м | от 280 ₽ |
| Монтаж кровельной лестницы | пог. м | от 540 ₽ |
| Монтаж кровельного профнастила | м² | от 220 ₽ |
Материал закупаем по ценам производителя, смету составляем после замера. Полный набор работ по профнастилу на странице монтаж профнастила.
То, что обычно выясняют по телефону.
Безналом с НДС или без НДС, по QR-коду, наличными. Первый заказ по предоплате, при повторных можно по договору.
Материал везём с завода в Рязани, срок и стоимость зависят от поставки, точную сумму называем в счёте.
Смета, график и ответственность фиксируются в договоре. Выезд на замер и расчёт бесплатные.
Точные условия индивидуальные и прописываются в договоре.
Если водосток наружный, нужны: на кровлях зданий с наружным водостоком предусматривают снегозадерживающие устройства (п. 9.11 СП 17.13330.2017, для производственных зданий п. 6.1.18 СП 56.13330.2021). При внутреннем водостоке и парапете эти устройства по п. 9.11 не требуются.
На карнизном участке над несущей стеной на расстоянии 0,6-1,0 м от карнизного свеса, выше мансардных окон и при необходимости на других участках (п. 9.11 СП 17). Крепят к прогонам, обрешётке или несущим конструкциям, а не только к листу.
Число рядов зависит от длины ската, уклона, снегового района, материала кровли и допустимой нагрузки изделия по паспорту. Нагрузка T растёт с длиной ската, поэтому на длинном скате один ряд часто не проходит: расчёт на странице выше показывает необходимое число рядов.
По формуле 10.4 СП 20.13330.2016: T = 0,9 · S0 · sin α · (cos α − ν) · L, кН/м, где α уклон не менее 12°, ν коэффициент трения снега по покрытию (для стального листа 0,02), L расстояние между рядами в горизонтальной проекции. Расчётная нагрузка равна 1,4 от нормативной.
Расстояние между опорными кронштейнами определяют в зависимости от снеговой нагрузки района и уклона кровли (п. 9.12 СП 17), конкретное значение берут из паспорта изделия. Под линейным снегозадержателем делают сплошную обрешётку.
На плоской кровле с внутренним водостоком они не нужны: вместо них стоит парапет, который воспринимает нагрузку от сползания (п. 10.13 СП 20.13330.2016). Парапет и ограждение разобраны на странице про парапет плоской кровли.
Работа по нашим расценкам от 360 ₽ за погонный метр ряда без материала. Для карниза 60 м и двух рядов получается от 43 200 ₽. Материал считаем после замера.
Мембранная кровля с наружным водостоком и уклоном также попадает под п. 9.11 СП 17. Для ПВХ коэффициент трения 0,014, нагрузка считается по той же формуле, а крепление к основанию делают так, чтобы не нарушить гидроизоляцию.
