Вилатерм в деформационном шве кровли: подвижка, узел и чем закрыть жгут
Укажите длину секции и перепад температур: расчёт покажет, на сколько работает шов, а ниже узел по СП 17 и порядок герметизации жгута.
Укажите длину секции и перепад температур: расчёт покажет, на сколько работает шов, а ниже узел по СП 17 и порядок герметизации жгута.

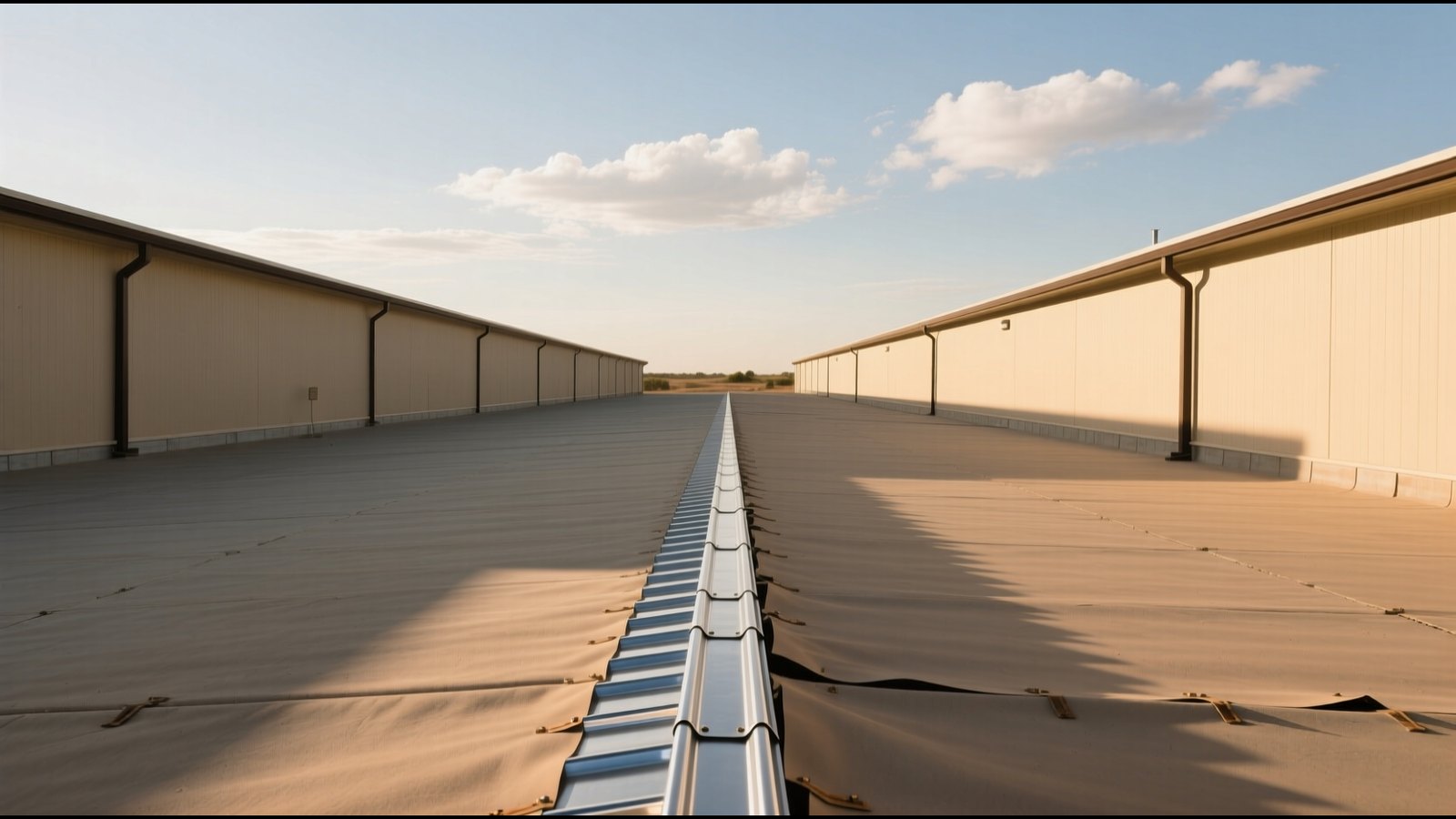

Длинное здание делят на секции деформационными швами, и на кровле шов остаётся самым подвижным местом. Секции удлиняются от тепла и сжимаются от холода, а мембрана и жгут должны это пережить без разрыва. Вилатерм это уплотнительный жгут: он заполняет шов, но воду не держит, поэтому сверху его закрывают мастикой, лентой или компенсатором.
Калькулятор выше считает, на сколько работает шов, по формуле ΔL = α · L · ΔT. Ширину шва, диаметр жгута и герметик выбирает проект, а мы делаем узел на кровле по СП 17. Если течёт именно по шву, смотрите почему плоская кровля протекает.
По умолчанию стоит железобетонная секция 24 м и перепад 80 °C.
ΔL = α · L · ΔT, коэффициенты справочные: бетон 1,0·10⁻⁵ и сталь 1,2·10⁻⁵ на °C. Перепад берите от самой низкой до самой высокой температуры конструкции. Расчёт даёт подвижку, а ширину шва и материалы выбирает проект.
Что требует СП 17.
| Элемент узла | Требование | Пункт |
|---|---|---|
| Пароизоляция у шва | Заведена на металлический компенсатор с образованием складки | 4.4в |
| Стенка шва выше ковра до 600 мм | Дополнительный слой водоизоляционного ковра заводят на верхнюю грань | 5.1.22 |
| Защитный фартук | Оцинкованная сталь, вылет не менее 60 мм, уклон не менее 3 % в сторону кровли | 5.1.23 |
| Воронки по обе стороны шва | К одному стояку через компенсационные стыки | 9.4 |
Четыре шага.
То, что обычно выясняют по телефону.
Безналом с НДС или без НДС, по QR-коду, наличными. Первый заказ по предоплате, при повторных можно по договору.
Материал везём с завода в Рязани, срок и стоимость зависят от поставки, точную сумму называем в счёте.
Смета, график и ответственность фиксируются в договоре. Выезд на замер и расчёт бесплатные.
Точные условия индивидуальные и прописываются в договоре.
Уплотнительный жгут для заполнения деформационных швов. Он не гидроизоляция: сверху его закрывают мастикой, лентой или компенсатором.
По формуле ΔL = α · L · ΔT: коэффициент расширения, длина секции и перепад температур. Для железобетона α около 1,0·10⁻⁵ на °C, для стали 1,2·10⁻⁵. Для секций 24 м и перепада 80 °C получается около 19 мм на секцию.
Из оцинкованной стали, с вылетом не менее 60 мм и уклоном не менее 3 % в сторону кровли (п. 5.1.23 СП 17).
Пароизоляцию заводят на металлический компенсатор со складкой (п. 4.4в), дополнительный слой ковра заводят на верхнюю грань стенки шва (п. 5.1.22), сверху фартук.
Жгут разрушен или не закрыт, герметик отслоился, компенсатор смят, а подвижка больше расчётной. Причины и подбор по месту протечки на странице почему плоская кровля протекает.
Устройство деформационного шва (компенсатор и ПВХ) по нашим расценкам 800 ₽ за погонный метр работы. Материал и жгут считаем после осмотра, смежные узлы: парапет 990 ₽ за пог. м, воронка 5 000 ₽.
