Введите уклон в любых единицах: градусы, проценты, миллиметры на метр или соотношение 1 : N. Остальное пересчитается, а рядом покажем, подходит ли такой уклон для вашего кровельного материала.
Уклон кровли показывает, насколько скат поднимается или опускается на заданной длине. В проектах и в разговорах его записывают тремя способами: в градусах (угол скатов), в процентах (сколько сантиметров перепада на метр длины) и соотношением, например 1 : 20. Перепутать их легко: 12 % и 12° это совершенно разные кровли, а 12° равны почти 21 %.
Ниже калькулятор, который переводит единицы друг в друга и сразу проверяет, подходит ли такой уклон для выбранного материала. Дальше разобрано, откуда берутся цифры, какие минимумы задаёт свод правил и как рассчитать угол по высоте и ширине дома. Если вам нужна именно плоская кровля, уклон там небольшой, 1,5–3 %, а как его получить, разбираем на странице плоская кровля.
Измените любое поле или нажмите на типовое значение. Градусы, проценты, миллиметры на метр и соотношение связаны между собой, перепад считается на заданной длине. Справа внизу видно, какие материалы при этом уклоне допустимы.
Для двускатной крыши L это половина ширины дома, H высота конька над нижней линией скатов, в миллиметрах.
Уклон 3 % (1,72°): на каждый метр поверхность поднимается на 30 мм, на 10 м это 300 мм, глазу кровля кажется плоской.
Пределы уклона по таблице 4.1 СП 17.13330.2017. Ниже минимума свод правил требует дополнительных мер по водонепроницаемости, и такой уклон допускают только по проекту и инструкции производителя. В ендовах уклон принимают не менее 0,5 %.
Все три записи описывают одно и то же и связаны одной формулой.
Формула, которую приводит сам свод правил СП 17.13330.2017: tg α = 0,01 · x, где α это угол наклона, а x уклон в процентах. Уклон в процентах равен перепаду высоты, делённому на длину, умноженному на сто. Поэтому 100 % это ровно 45°, а не «слишком круто для расчёта».
Миллиметры на метр получаются умножением процентов на десять: 3 % это 30 мм на метр. Соотношение 1 : N читается так: на N метров длины приходится один метр подъёма, то есть N = 100 / x. Проценты и миллиметры на метр удобны на плоской кровле, где уклон мал и перепад считают в миллиметрах. Градусы удобнее для скатных крыш.
| Уклон | Градусы | Перепад на 1 м | Соотношение |
|---|---|---|---|
| 1 % | 0,57° | 10 мм | 1 : 100 |
| 1,5 % | 0,86° | 15 мм | 1 : 66,7 |
| 2 % | 1,15° | 20 мм | 1 : 50 |
| 3 % | 1,72° | 30 мм | 1 : 33,3 |
| 5 % | 2,86° | 50 мм | 1 : 20 |
| 10 % | 5,71° | 100 мм | 1 : 10 |
| 20 % | 11,31° | 200 мм | 1 : 5 |
| 25 % | 14,04° | 250 мм | 1 : 4 |
| 40 % | 21,8° | 400 мм | 1 : 2,5 |
| 50 % | 26,57° | 500 мм | 1 : 2 |
| 100 % | 45° | 1000 мм | 1 : 1 |
| Угол | Уклон | Перепад на 1 м | Соотношение |
|---|---|---|---|
| 1° | 1,7 % | 17 мм | 1 : 57,3 |
| 2° | 3,5 % | 35 мм | 1 : 28,6 |
| 3° | 5,2 % | 52 мм | 1 : 19,1 |
| 5° | 8,7 % | 87 мм | 1 : 11,4 |
| 6° | 10,5 % | 105 мм | 1 : 9,5 |
| 10° | 17,6 % | 176 мм | 1 : 5,7 |
| 12° | 21,3 % | 213 мм | 1 : 4,7 |
| 14° | 24,9 % | 249 мм | 1 : 4 |
| 15° | 26,8 % | 268 мм | 1 : 3,7 |
| 20° | 36,4 % | 364 мм | 1 : 2,7 |
| 22° | 40,4 % | 404 мм | 1 : 2,5 |
| 25° | 46,6 % | 466 мм | 1 : 2,1 |
| 30° | 57,7 % | 577 мм | 1 : 1,7 |
| 35° | 70 % | 700 мм | 1 : 1,4 |
| 40° | 83,9 % | 839 мм | 1 : 1,2 |
| 45° | 100 % | 1000 мм | 1 : 1 |
Значения посчитаны по формуле выше. Любое другое число переведёт калькулятор вверху страницы.
Таблица 4.1 свода правил СП 17.13330.2017 «Кровли». Пределы даны в процентах, градусы округлены так же, как в самой таблице.
| Кровельное покрытие | Уклон по СП 17.13330.2017 |
|---|---|
| Полимерная мембрана: ПВХ, ТПО, ЭПДМ | не менее 1,5 % (1°) |
| Битумные рулоны, защитный слой из гравия | 1,5–10 % (1–6°) |
| Битумные рулоны с крупнозернистой посыпкой или фольгой | 1,5–25 % (1–14°) |
| Мастика с гравием | 1,5–10 % (1–6°) |
| Мастика с защитным окрасочным слоем | не менее 1,5 % (1°) |
| Эксплуатируемая кровля | 1,5–3 % (1–2°) |
| Инверсионная кровля | 1,5–3 % (1–2°) |
| Озеленённая кровля | 1,5–3 % (1–2°) |
| Битумная (гибкая) черепица | не менее 20 % (12°) |
| Профнастил и металлочерепица | не менее 20 % (12°) |
| Металлические листы и фальц | не менее 10 % (6°) |
| Цементно-песчаная, керамическая и полимерцементная черепица | не менее 40 % (22°) |
| Плитки: хризотилцементные, сланцевые, композитные | не менее 40 % (22°) |
| Волнистые листы: хризотилцементные и битумные | не менее 20 % (12°) |
| Волнистые листы цементно-волокнистые | не менее 36 % (20°) |
| Железобетонные лотковые панели | 5–10 % (3–6°) |
Если уклон меньше минимума из таблицы, свод правил (пункт 4.3) требует предусмотреть дополнительные мероприятия по водонепроницаемости кровли: герметизацию нахлёстов, усиление ковра, другой материал. Делать это можно только по проекту. Производители профнастила, металлочерепицы и мягкой кровли в своих инструкциях могут ставить собственные пределы, и они обязательны для гарантии, так что перед покупкой сверяйтесь с технической картой конкретного материала.
В ендовах уклон зависит от расстояния между воронками, но не может быть меньше 0,5 %. Это ровно 5 мм перепада на метр: если ендова длиннее нескольких метров, её дно нужно проектировать отдельно от основного ската. Подробнее про материалы: виды профнастила и какой профлист выбрать, ПВХ-мембрана для кровли.

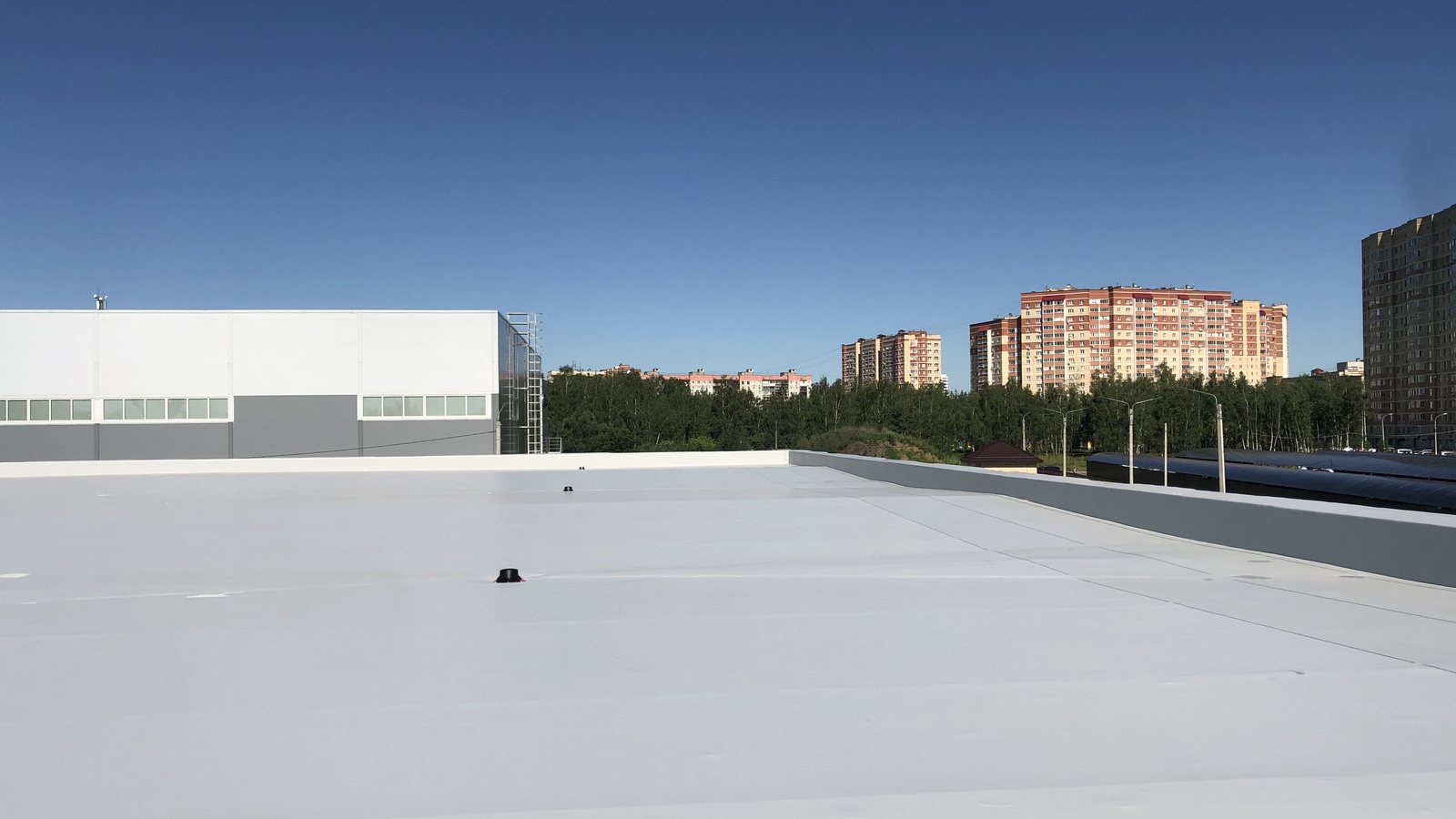

Плоская кровля не плоская: вода должна уйти к воронкам сама.
Для кровель из полимерных мембран свод правил требует не менее 1,5 % (около 1°). Для эксплуатируемых, инверсионных и озеленённых кровель задан диапазон 1,5–3 %, то есть от 15 до 30 мм на метр. Этого мало, чтобы заметить уклон глазом, и достаточно, чтобы вода не стояла.
Чем выше уклон в этом диапазоне, тем надёжнее уходит вода, но тем толще слой разуклонки у водораздела: на 12 метрах от воронки до края перепад при 1,5 % составит 180 мм, при 3 % уже 360 мм.
Уклон создают наклоном несущих конструкций или слоем, который лежит на плите: клиновидными плитами утеплителя, стяжкой или засыпкой. Какой выйдет толщина слоя в самой дальней от воронки точке, считает калькулятор разуклонки: вы чертите план, ставите воронки и получаете карту толщин и ведомость плит.
Как уклонообразующий слой вписывается в остальные слои, видно на схеме кровельного пирога.
Нужны два размера: на сколько скат поднимается и на какой длине.
Уклон в процентах равен подъёму, делённому на горизонтальную длину, умноженному на сто. Угол в градусах находят через арктангенс этого отношения. Калькулятор делает это в полях «Длина пробега L» и «Перепад H», достаточно ввести длину в метрах и высоту в миллиметрах.
Два инструмента: ровная рейка и рулетка.
Если замеры показывают уклон меньше нормы или участки, где вода стоит после дождя, это повод пересмотреть разуклонку. Мы приедем, замерим и посчитаем: выезд бесплатный.
Почти все сводятся к путанице в единицах и к экономии на уклоне.
Уклон в процентах равен тангенсу угла, умноженному на сто. Например, 12° это почти 21,3 %, 30° это 57,7 %, а 45° ровно 100 %. Калькулятор вверху страницы считает это автоматически.
1,5 % это около 0,86°. Свод правил округляет такой уклон до одного градуса и записывает минимум плоской кровли как 1,5 % (1°).
По таблице 4.1 СП 17.13330.2017 для кровель из полимерных рулонных материалов, в том числе ПВХ, ТПО и ЭПДМ, минимум 1,5 % (1°). Для эксплуатируемых, инверсионных и озеленённых кровель задан диапазон 1,5–3 % (1–2°). В ендовах уклон не менее 0,5 %.
Свод правил СП 17.13330.2017 задаёт для кровель из металлических профилированных листов и металлочерепицы не менее 20 % (12°). Производитель в технической карте может указать собственное значение, а при более пологом скате проект должен предусматривать герметизацию нахлёстов. Про выбор профиля — на странице «Виды профнастила».
Для битумной (гибкой) черепицы свод правил требует не менее 20 % (12°). Для фальцевой кровли из металлических листов минимум 10 % (6°).
Это значит, что на 20 метров длины приходится 1 метр подъёма, то есть 5 % или около 2,9°. Чтобы перевести соотношение 1 : N в проценты, разделите 100 на N.
Разделите высоту подъёма на горизонтальную длину ската, получите уклон. Угол в градусах равен арктангенсу этого числа. Для двускатной крыши берут половину ширины дома. Пример: конёк выше карниза на 2,3 м при ширине дома 8 м даёт 2,3 / 4 = 0,575, то есть 57,5 % и 29,9°.
Уклон создают клиновидными плитами утеплителя, цементно-песчаной стяжкой переменной толщины или засыпкой, либо наклоном самих несущих конструкций. Толщину слоя у водораздела считает калькулятор разуклонки на странице «Калькулятор разуклонки плоской кровли».
